Bản đồ vệ tinh tuyến metro số 17 Hà Nội chi tiết: 30 khung ảnh phủ kín 22,6 km

Bài viết này là một thư viện ảnh. Ba mươi khung ảnh vệ tinh dưới đây được chụp liên tiếp dọc hành lang tuyến metro số 17, theo đúng chiều hành trình, mỗi khung phủ khoảng bảy trăm năm mươi mét tuyến, cộng lại phủ kín toàn bộ 22,6 km từ Yên Bình tới Bình Yên. Người đọc có thể cuộn từ đầu tới cuối để đi hết tuyến bằng mắt mà không cần mở bản đồ nào khác.

Một lưu ý cần đọc trước khi xem: trên các khung ảnh này, tuyến hiện lên đúng một vạch màu xám xanh mảnh. Đó là tim tuyến lấy từ hồ sơ hướng tuyến tham khảo. Không có ký hiệu nhà ga, không có mảng tô phân biệt ngầm với nổi, không có ranh giới chỉ giới. Nếu bạn thấy một nhãn có chữ “Ga” ở đâu đó trên nền bản đồ, nhãn đó thuộc về hạ tầng khác đang tồn tại chứ không phải ga của tuyến này. Mọi nhận định về ga trong bài đều được ghi rõ là ước tính của người viết.

Cách đọc bộ ba mươi khung ảnh này

Bộ ảnh có ba đặc điểm kỹ thuật ảnh hưởng tới cách đọc.

Thứ nhất, các khung chồng mép lên nhau. Một mốc xuất hiện ở góc phải khung này thường xuất hiện lại ở góc trái khung sau. Nhờ vậy người đọc có thể ghép liền mạch hai khung liên tiếp bằng cách bám vào mốc chung. Ví dụ, hồ Thung Mộ xuất hiện ở cả khung 01, 02 và 03.

Thứ hai, hướng vạch trong khung đổi liên tục. Vì tuyến có dạng vòng cung, không có hướng cố định như một tuyến thẳng. Ở khung 01 vạch chạy chéo từ tây bắc xuống đông nam. Ở khung 12 vạch chạy ngang theo hướng đông. Ở khung 18 vạch chạy dọc theo hướng bắc. Ở khung 29 vạch lại chạy chéo theo hướng tây bắc. Đọc bộ ảnh này giống như đi vòng quanh một khu vực chứ không phải đi xuyên qua nó.

Thứ ba, thước tỷ lệ nằm ở góc dưới phải mỗi khung, ghi 200 mét và 500 feet. Đây là công cụ để ước lượng mọi khoảng cách nêu trong bài. Mọi con số khoảng cách trong bài đều là ước lượng đọc từ thước đó, nên đi kèm chữ “khoảng” hoặc “chừng”.

Bốn tông màu chủ đạo và ý nghĩa của chúng

Trước khi xem từng khung, cần nắm bốn tông màu để đọc nhanh địa hình.

• Xanh đen sẫm là rừng keo và cây bụi trên đồi gò. Đây là màu chiếm diện tích lớn nhất trong nửa nam của tuyến, từ khung 01 tới khung 11.
• Nâu vàng nhạt hoặc be là ruộng cạn, đất đã cày hoặc đất đồi đã bóc lớp phủ. Màu này chiếm ưu thế trong nửa bắc, từ khung 14 tới khung 26.
• Xanh lục đục là mặt nước. Trong bộ ảnh có chín mặt nước mang tên và hàng chục ao nhỏ không tên.
• Xám nhạt xen mái đỏ và mái tôn sáng là làng xóm, khu dân cư, nhà xưởng. Mật độ của tông màu này chính là thứ quyết định độ khó giải phóng mặt bằng của từng đoạn.

Ngoài bốn tông trên, có một loại vệt đáng chú ý: những dải trắng ngà thẳng tắp xuất hiện ở các khung 14 tới 19, chạy theo hướng bắc nam giữa cánh đồng Phú Cát. Đó là công trường đang thi công, đọc được qua bề mặt đất trần và các thiết bị đỗ dọc dải.

Bảng chỉ mục ba mươi khung ảnh

Khung	Khu vực	Mốc dễ nhận nhất
01–02	Yên Bình	Đại lộ Thăng Long, hồ Thung Mộ, Viện Khoa học Thủy lợi Việt Nam
03–05	Bãi Dài, Tiến Xuân	Xanh Villas, Nhà máy Zinca 2, hồ Yên Bình
06–08	Yên Xuân, Gò Chói	Tỉnh lộ ĐT446, Trường THCS Tiến Xuân, Mỏ Đá Gò Chói
09–11	Đông Xuân	Hồ Cửa Khâu, Điểm cao 212,1, hồ Đồng Ấm
12–14	Phú Cát tây	Nhãn M17, hồ Vai Réo, Quốc lộ 21A
15–17	Cánh đồng Phú Cát	Phu Cat River, gò Đồng Vang, Chợ Chiều Phú Cát
18–20	Bắc Phú Cát, Đồng Trúc	Nhà máy In Tiền Quốc gia, Trạm BTN 703, Petrolimex Số 32
21–23	Hạ Bằng	Chợ Trúc Động, Trường THCS Hạ Bằng, Tích Giang
24–26	Thạch Thất	Trường THPT Hai Bà Trưng, Trung tâm Vũ trụ Việt Nam
27–30	Tân Xã, Bình Yên	Hồ Tân Xã, FPT F-Ville 3, tỉnh lộ ĐT420

Khung 01–05: mở đầu ở Yên Bình và trục Bãi Dài

Năm khung đầu tiên đưa người đọc từ mép Đại lộ Thăng Long xuống trục đường Bãi Dài. Đặc trưng thị giác của cụm này là màu xanh đen của rừng keo chiếm phần lớn diện tích, xen những mảng khai thác đất màu vàng nhạt và những cụm biệt thự nghỉ dưỡng mái đỏ nằm rải rác.

Khung 01 – điểm đầu bên Đại lộ Thăng Long

Dải màu vàng đậm chạy chéo qua ảnh là Đại lộ Thăng Long với ký hiệu CT03. Vạch xám xanh chạy phía dưới nó, cách chừng hai trăm mét. Bên trái là làng Yên Bình với Chợ Cò, Tạp Hóa Vĩnh Phượng, Nghĩa Trang Thung Mộ. Bên phải là cụm giáo dục lớn gồm Trường Đại học Công nghệ VNU và Trường Đại học Việt Nhật thuộc Đại học Quốc gia. Ở giữa là Trung tâm Đào tạo Lái xe Hùng Vương, Kho Yên Bình, Viện Khoa học Thủy lợi Việt Nam và mặt nước hồ Thung Mộ nằm ở nửa dưới. Núi Hòa Quang hiện nhãn ở phía đông bắc. Theo trục kết nối về phía đông, khu đô thị Forestia Park tại Phố Nối, Hưng Yên cũng là một điểm nhấn mới của Vùng Thủ đô.

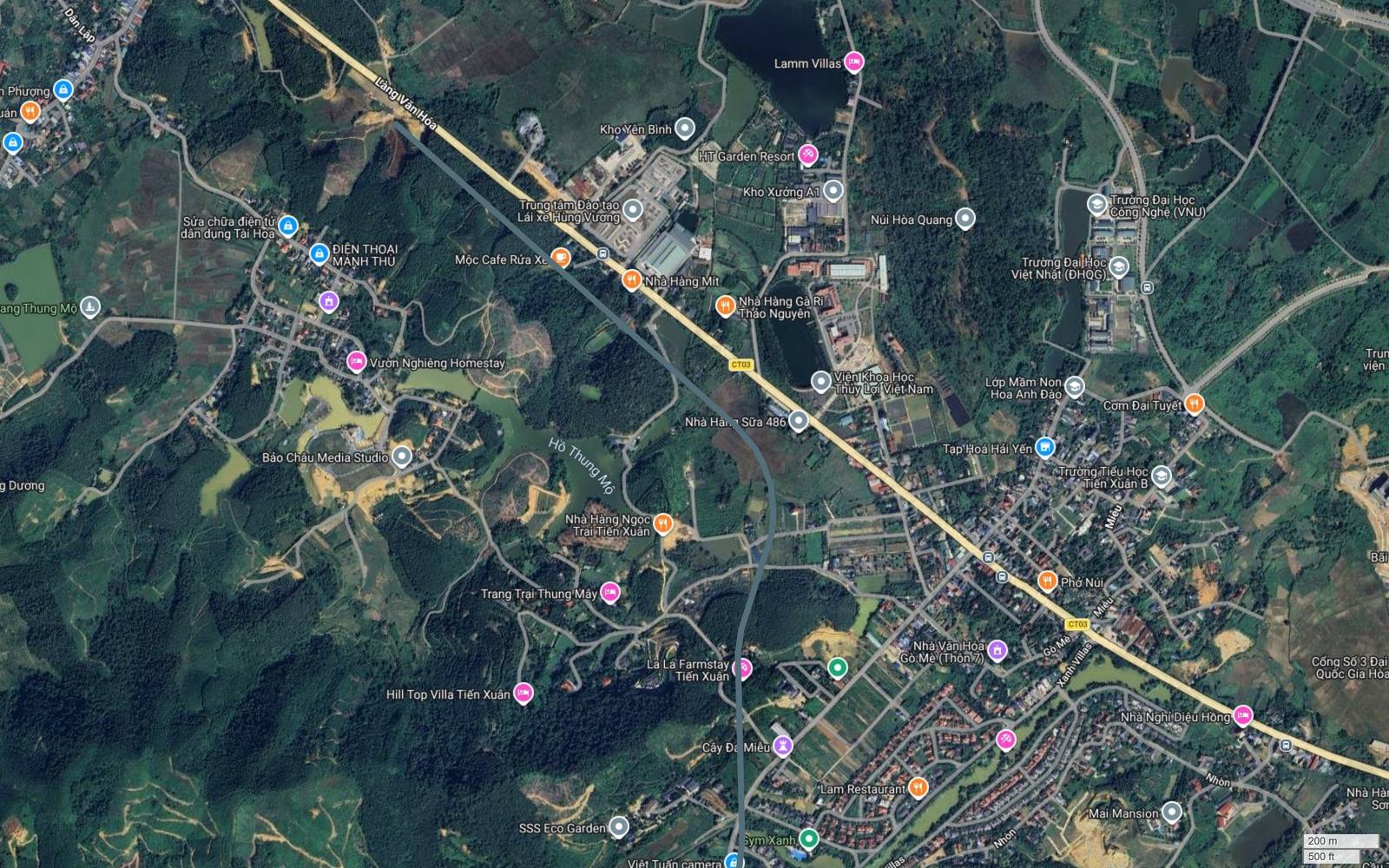

Khung 02 – Gò Mè và điểm tách khỏi đại lộ

Khung này ghi lại thời điểm hai hành lang chia tay. Đại lộ tiếp tục chạy sang đông nam ở nửa trên, vạch xám xanh bẻ xuống nam ở giữa ảnh. Mốc dễ nhận là Nhà hàng Sữa 486, Nhà Văn Hóa Gò Mè Thôn 7 và cụm biệt thự Xanh Villas với những dãy nhà xếp thành hình vòng cung ở phía đông. Phía tây vẫn là hồ Thung Mộ và rừng keo. Ở góc phải dưới hiện nhãn Cổng Số 3 Đại học Quốc gia Hòa Lạc, một trong bốn cực phát triển mà tuyến đi qua.

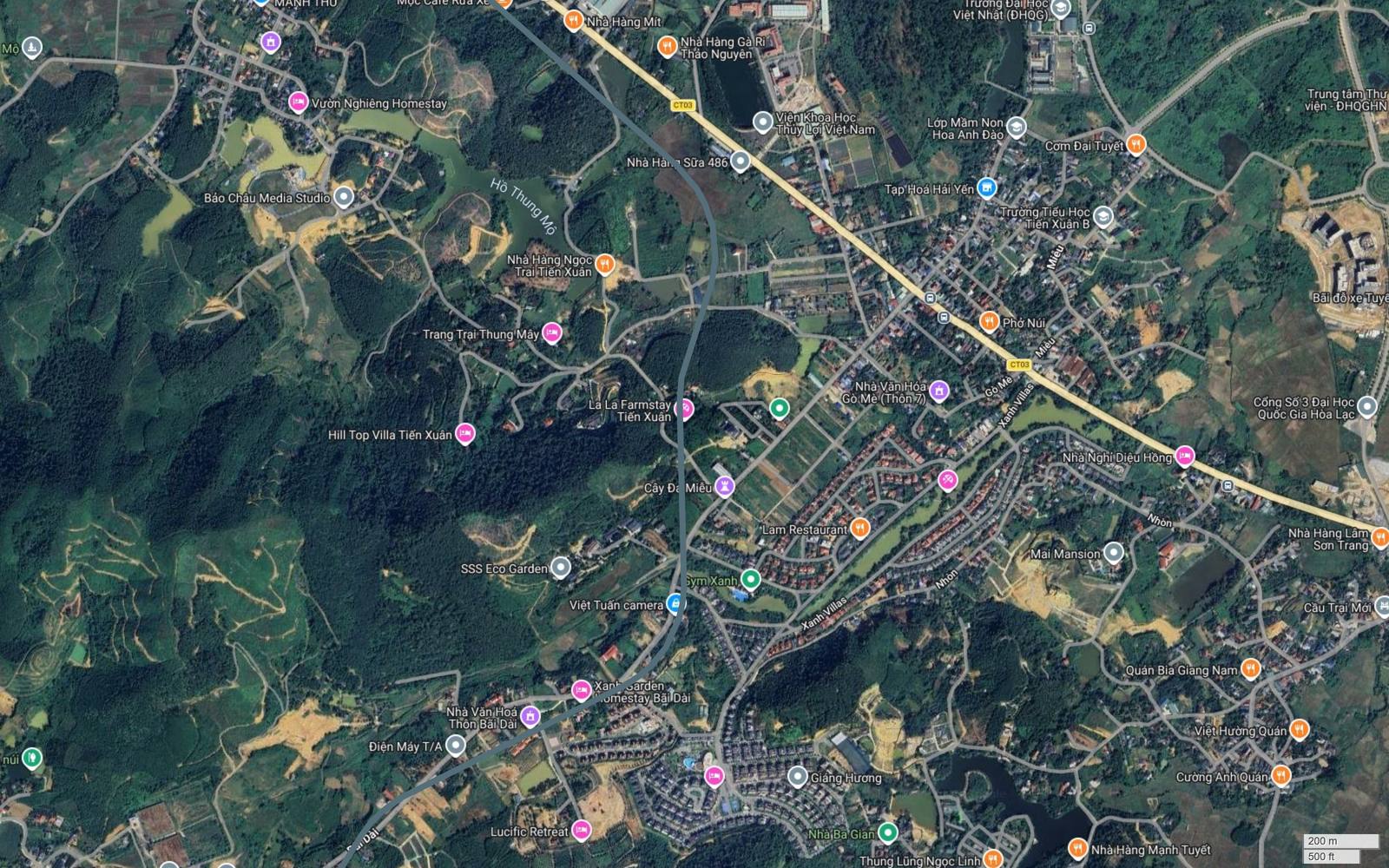

Khung 03 – dải biệt thự Bãi Dài

Khung này cho thấy rõ sự tương phản hai bên hành lang. Phía đông vạch là một khối đô thị nhỏ đã hình thành: Xanh Villas, Lam Restaurant, Mai Mansion, Giảng Hương, Thung Lũng Ngọc Linh, với đường nội khu uốn lượn và mái nhà đỏ xếp đều. Phía tây là đồi keo màu xanh đen với các cơ sở nghỉ dưỡng thưa như SSS Eco Garden, Hill Top Villa Tiến Xuân, Trang Trại Thung Mây. Chênh lệch giá đất hai bên hành lang ở đây là điều dễ đoán.

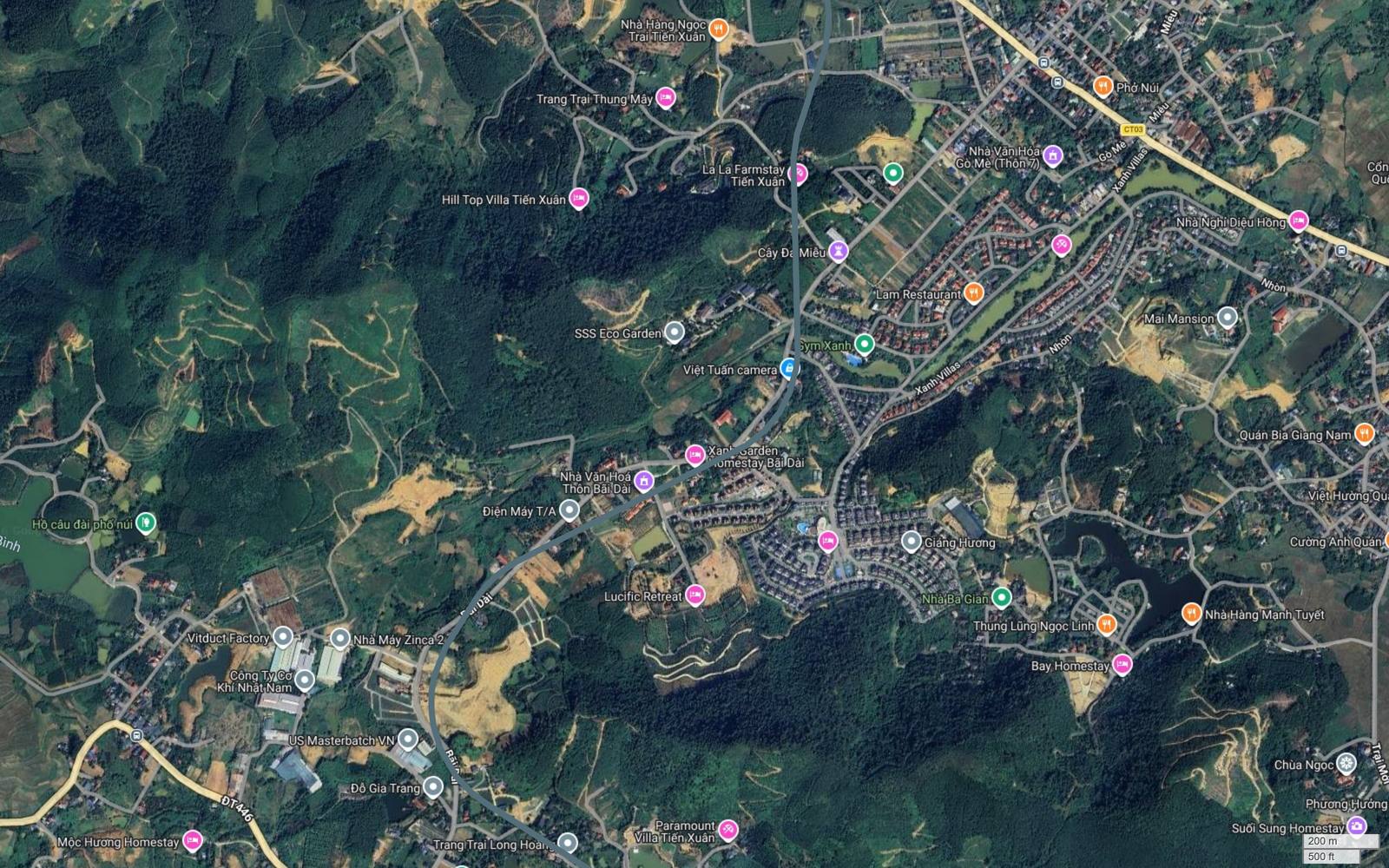

Khung 04 – khúc cong trục Bãi Dài và cụm nhà xưởng

Nửa dưới trái khung là một cụm công nghiệp nhỏ gồm Vitduct Factory, Nhà Máy Zinca 2, Công Ty Cơ Khí Nhật Nam, US Masterbatch VN và Đỗ Gia Trang. Những khối mái tôn dài màu sáng rất dễ nhận. Vạch xám xanh đi vòng qua phía đông cụm này, men theo chân đồi. Mảng đất trần màu vàng ở giữa khung là khu vực đang san gạt. Góc dưới trái đã thấy nhãn ĐT446, tỉnh lộ mà tuyến sắp nhập vào.

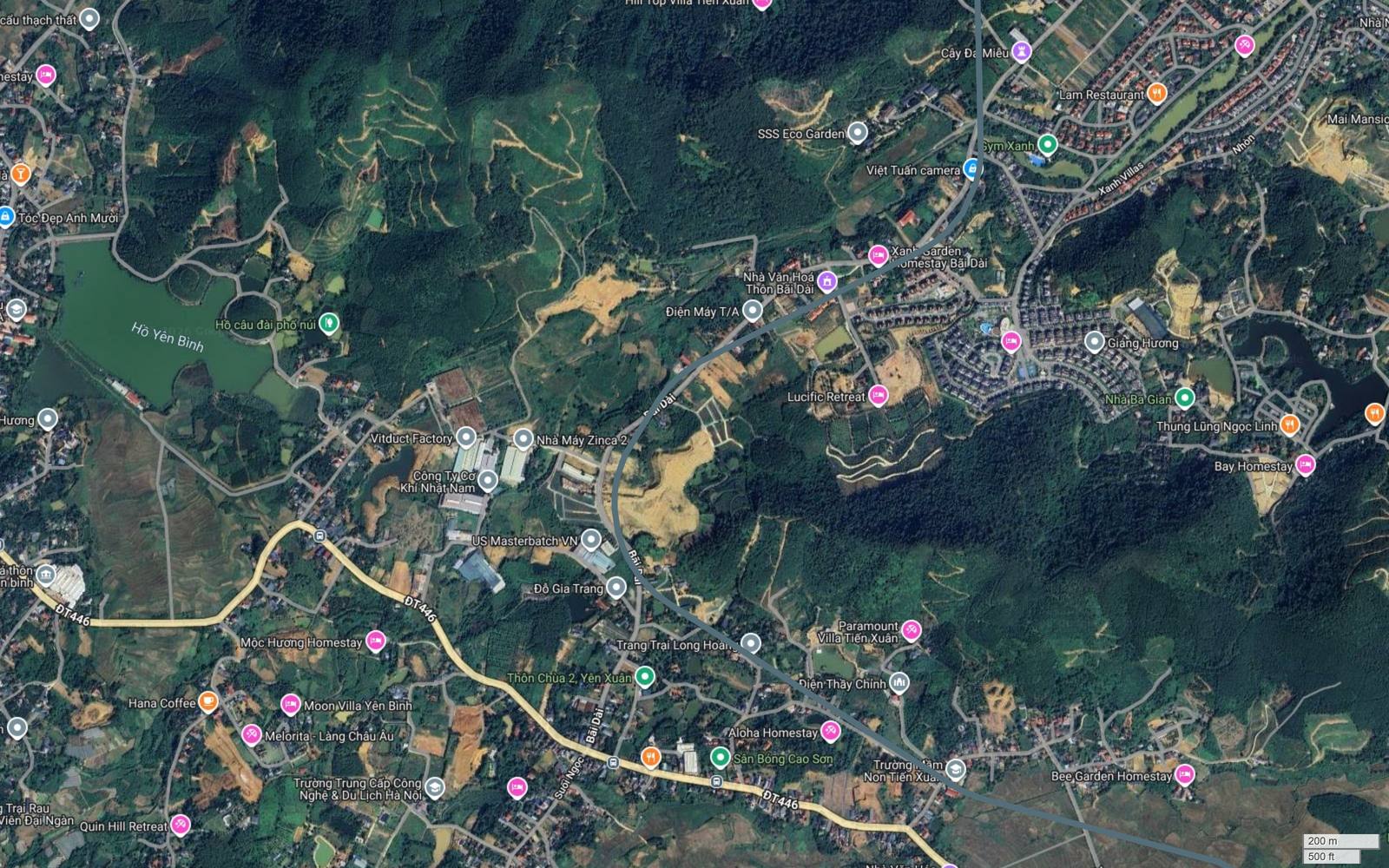

Khung 05 – hồ Yên Bình và ngã rẽ về ĐT446

Mặt nước lớn màu xanh lục ở góc trên trái là hồ Yên Bình, kèm nhãn Hồ câu đài phố núi. Tỉnh lộ ĐT446 hiện dải màu vàng nhạt chạy ngang nửa dưới khung. Giữa hai thứ đó là làng Yên Xuân với Thôn Chùa 2, Trường Trung cấp Công nghệ và Du lịch Hà Nội, Melorita Làng Châu Âu, Moon Villa Yên Bình. Vạch xám xanh chạy từ trên xuống, uốn cong về đông và tiến dần tới cao độ của tỉnh lộ.

Khung 06–10: hành lang tỉnh lộ ĐT446

Năm khung tiếp theo là đoạn tuyến và tỉnh lộ đi song hành. Đặc trưng thị giác của cụm này là hai đường song song chạy ngang khung, giữa chúng là dải ruộng và vườn màu nâu nhạt, hai bên ngoài là làng bám đường và đồi keo.

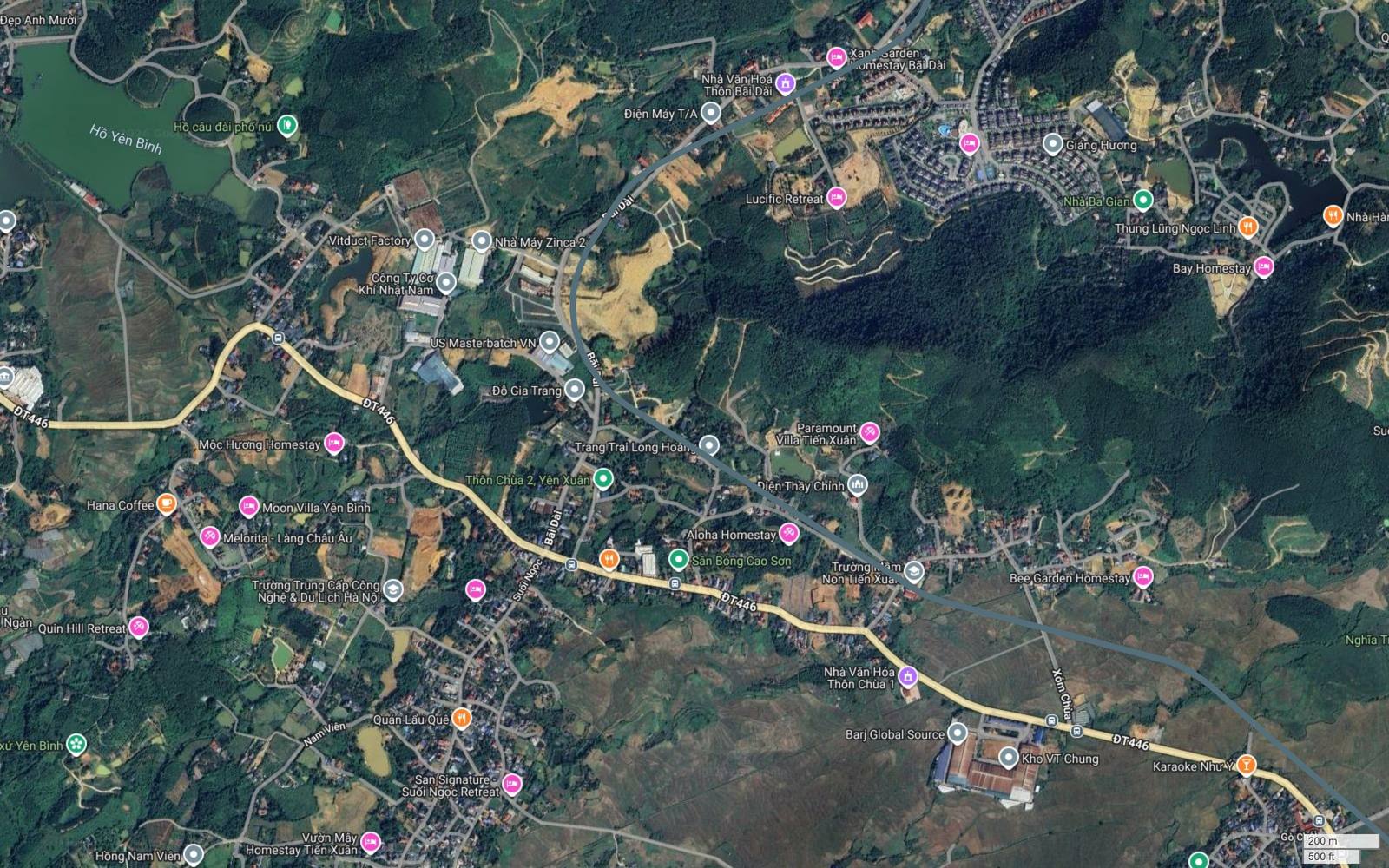

Khung 06 – điểm nhập hành lang ĐT446

Tỉnh lộ ĐT446 chạy chéo từ trái sang phải ở nửa dưới, vạch xám xanh chạy phía trên nó. Các mốc dọc tỉnh lộ gồm Sân Bóng Cao Sơn, Aloha Homestay, Trường Mầm non Tiến Xuân, Nhà Văn Hóa Thôn Chùa 1. Phía trên vạch là dải đồi rừng sẫm màu với Paramount Villa Tiến Xuân và Bee Garden Homestay nằm ở rìa. Ở góc phải dưới hiện Barj Global Source và Kho VT Chung, hai khối nhà kho mái đỏ rất dễ nhận.

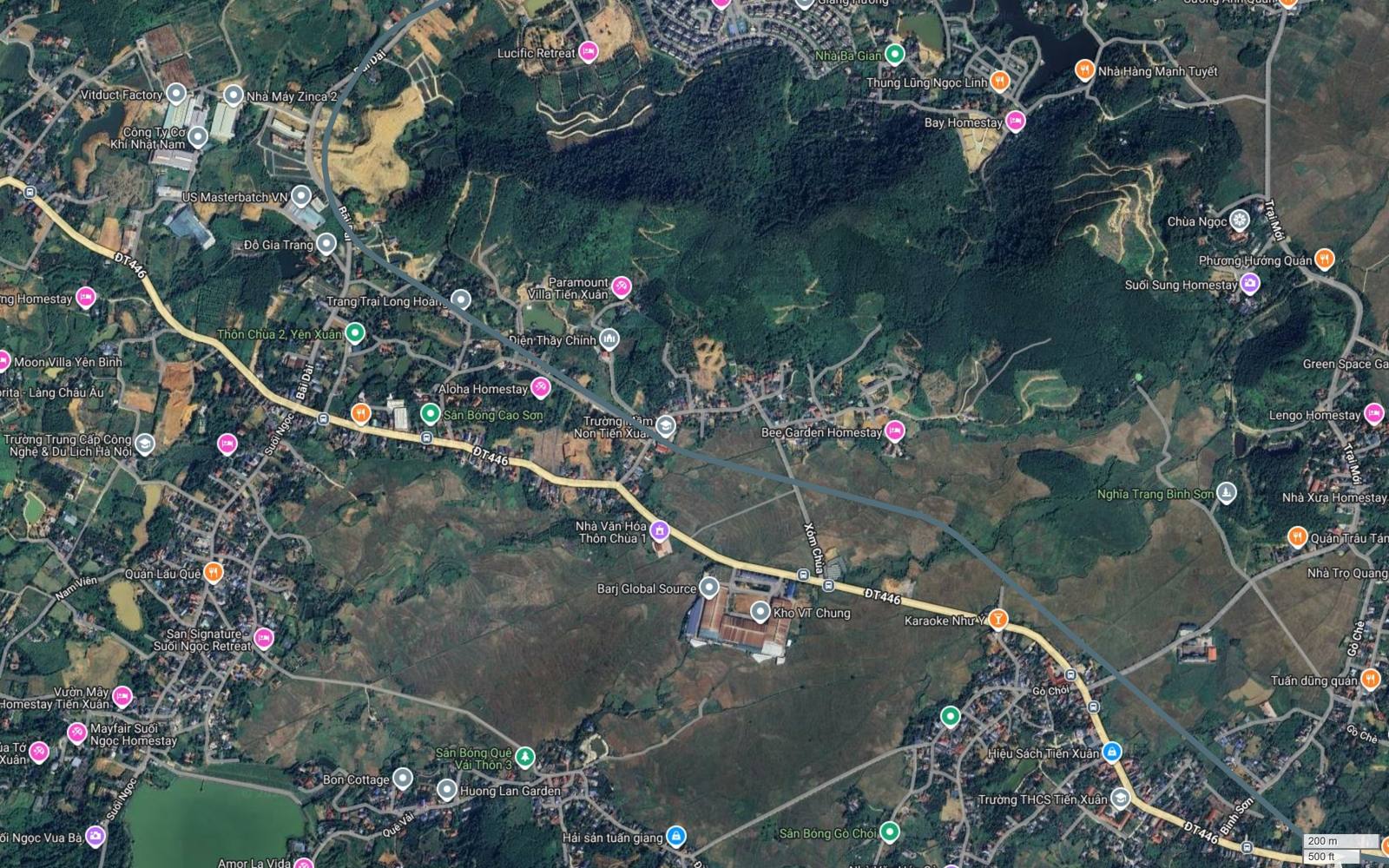

Khung 07 – Gò Chói và điểm cắt chéo tỉnh lộ

Khung này là điểm hai hành lang giao nhau lần đầu. Góc giao chỉ khoảng hai mươi tới ba mươi độ. Dải làng bám tỉnh lộ hiện rõ ở nửa dưới với Hiệu Sách Tiến Xuân, Trường THCS Tiến Xuân, Karaoke Như Ý. Phía trên là Nghĩa Trang Bình Sơn và một vùng đất trống màu nâu rộng. Phía đông bắc có Chùa Ngọc, Suối Sung Homestay, Green Space Garden nằm dưới chân đồi.

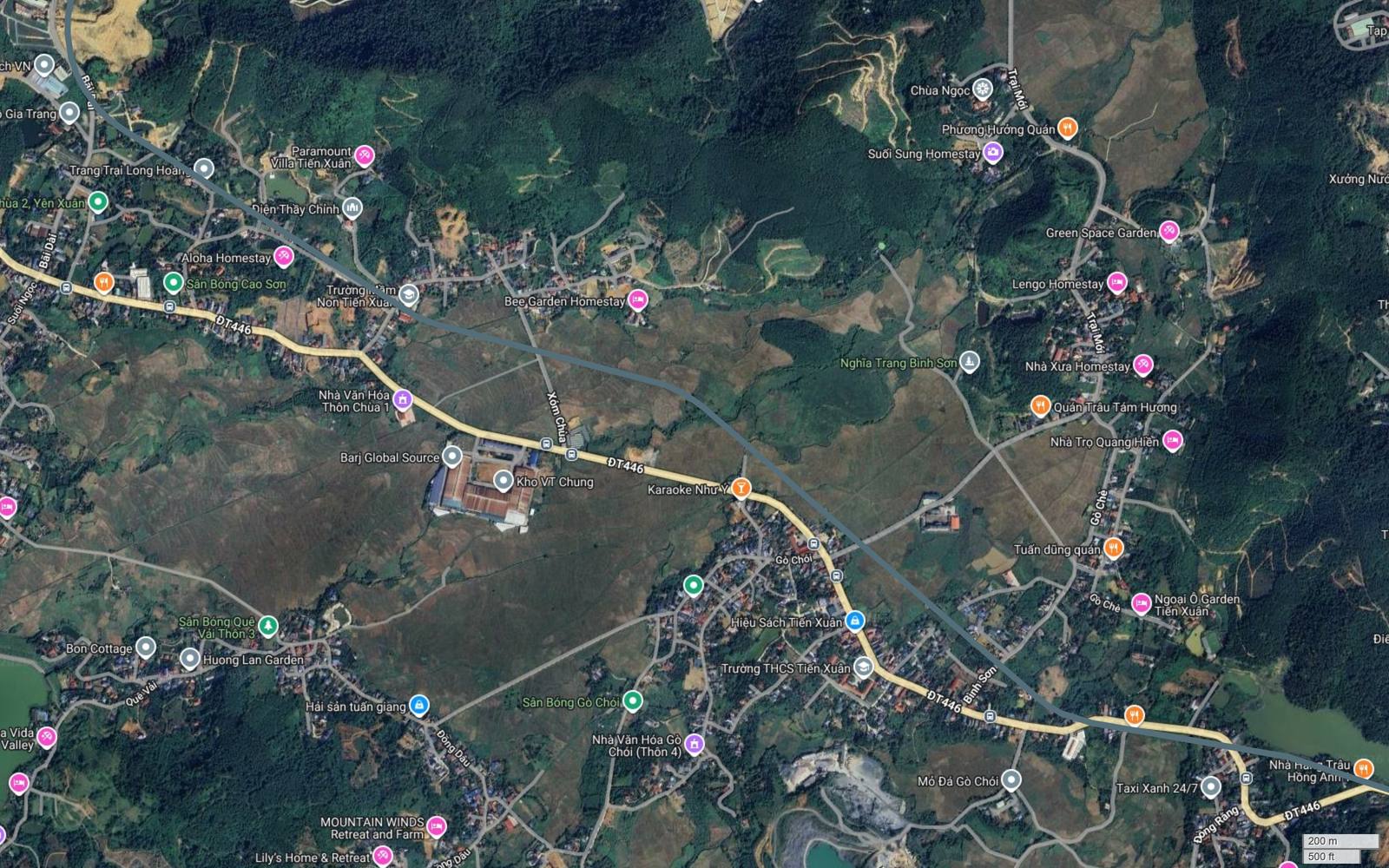

Khung 08 – Bình Sơn và mỏ đá Gò Chói

Đây là khung chứa manh mối địa chất rõ nhất của toàn bộ tuyến. Ở nửa dưới ảnh, Mỏ Đá Gò Chói hiện ra với vách đá trần màu xám sáng và một hố khai thác ngập nước màu xanh ngọc. Sự tồn tại của mỏ đá đang khai thác cách hành lang chưa tới một cây số cho biết nền đá gốc ở khu vực này nằm nông. Vạch xám xanh chạy ngang nửa trên khung, qua vùng ruộng khô và làng Bình Sơn.

Khung 09 – hồ Cửa Khâu và Điểm cao 212,1

Đây là một trong năm khung đáng xem kỹ nhất. Mặt nước hồ Cửa Khâu hiện màu xanh lục đục ở giữa phải khung, hình dạng nhánh cây đặc trưng của hồ chứa trong thung lũng. Khối rừng phía trên hồ mang nhãn Điểm cao 212,1, cao độ duy nhất được ghi trong toàn bộ bộ ảnh. Vạch xám xanh và tỉnh lộ ĐT446 ép sát nhau chạy men bờ nam hồ. Phía tây khung còn thấy Mỏ Đá Gò Chói tiếp nối từ khung trước.

Khung 10 – Yên Xuân đông và dải nhà xưởng

Khung này cho thấy đoạn hai hành lang gần nhau nhất. Các mốc dọc tỉnh lộ gồm Công an xã Yên Xuân, Nhà Máy HVL, Công Ty FRP Việt Nam, Công ty Cổ phần Composite Bảo Long, Nắng Coffee. Phía dưới là Khu lưu niệm nhà họ Nguyễn tại Hà Nội và Trại Lợn Rừng Phương Nam. Góc dưới phải hiện hồ Đồng Ấm và Đền Ứng Thiên. Địa hình ở đây đã chuyển từ đồi sang bán bình nguyên, màu xanh đen nhạt dần.

Khung 11–15: từ Đông Xuân sang cánh đồng Phú Cát

Cụm năm khung này ghi lại đoạn chuyển tính chất quan trọng nhất của tuyến: từ một hành lang bám tỉnh lộ trong vùng đồi, tuyến chuyển thành một đoạn thẳng dài chạy giữa cánh đồng. Màu chủ đạo đổi từ xanh đen sang nâu vàng.

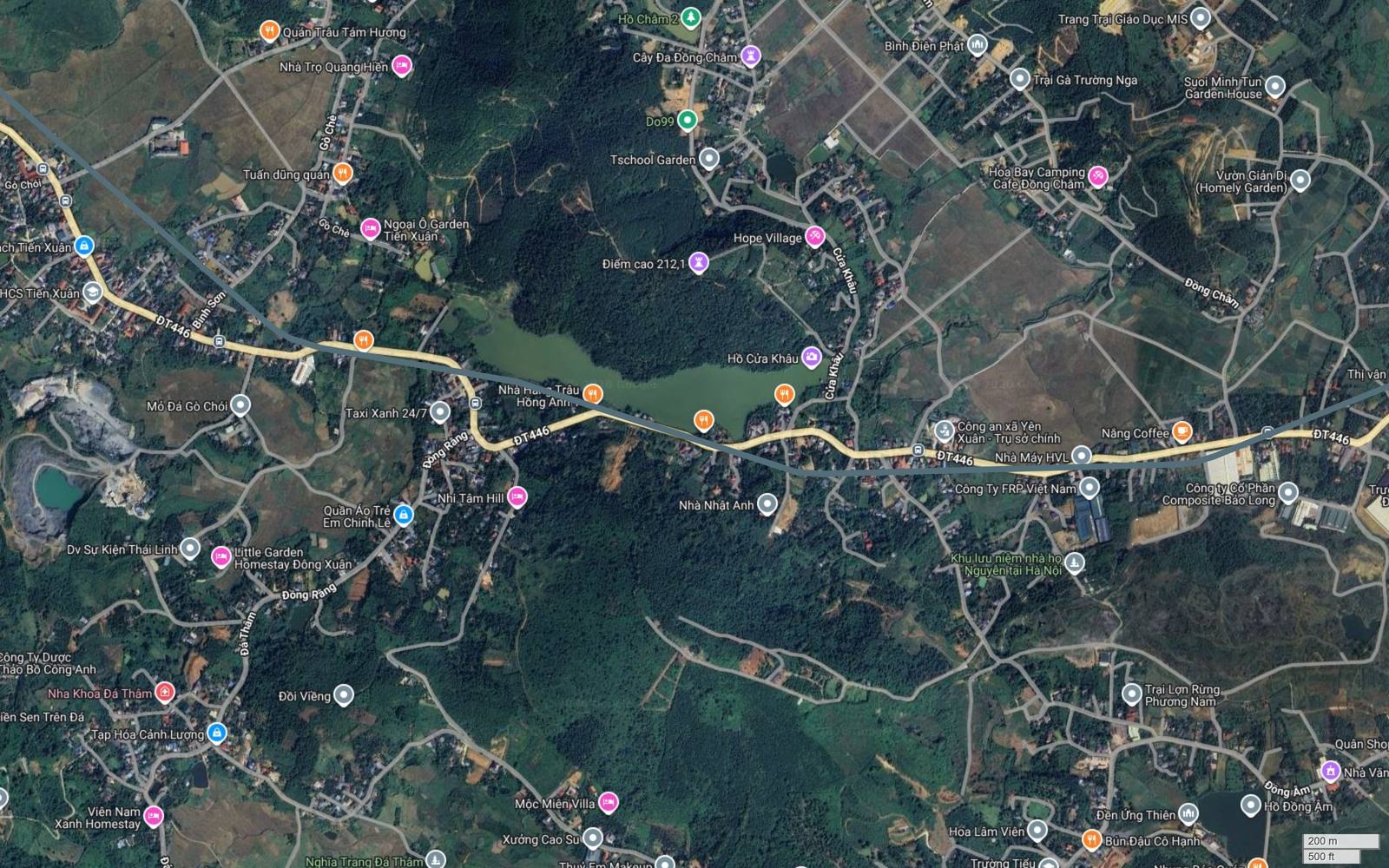

Khung 11 – Đồng Chằm và dải ruộng khô

Khung này vẫn còn thấy hồ Cửa Khâu ở góc trái, nhưng phần lớn diện tích đã là ruộng và đất trống. Mốc dễ nhận là Trường THCS Đông Xuân, Big Family Cafe, Đình Gia Palace Hotel, Bia Anh Em Quán, Hòa Bay Camping Cafe Đồng Chằm. Vạch xám xanh chạy ngang nửa dưới, gần như song song ĐT446. Đây là khung cuối cùng mà hai hành lang còn đi cùng nhau.

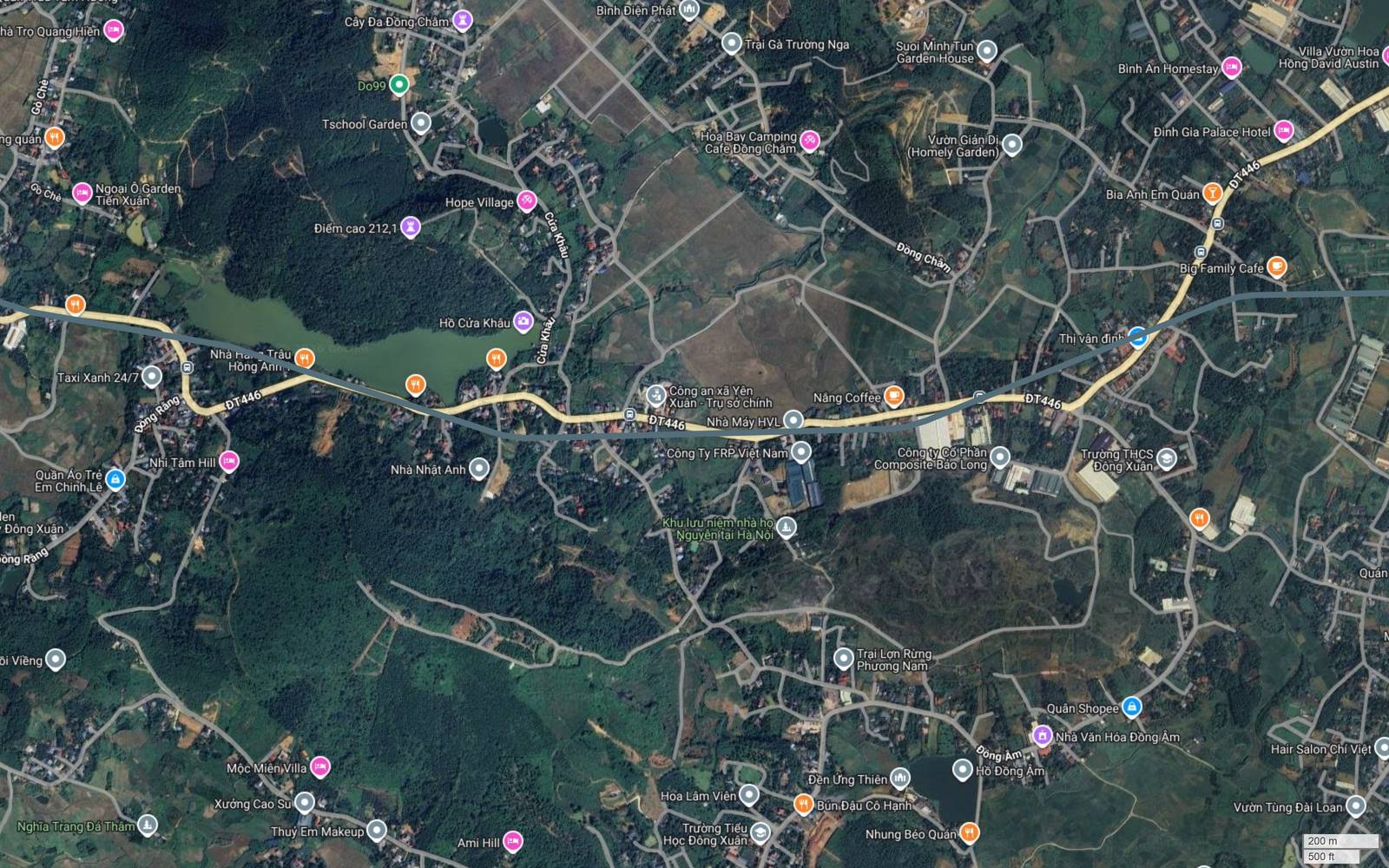

Khung 12 – Thị Vân Đình và nhãn M17

Đây là khung đầu tiên nhãn M17 xuất hiện rõ trên vạch. Điểm tách nằm ngang mốc Thị Vân Đình. Từ đây tuyến bỏ hẳn tỉnh lộ, chuyển sang hướng đông thuần và giữ hướng đó suốt bốn cây số. Góc phải trên khung đã thấy Quốc lộ 21A với ký hiệu QL21A màu xanh dương, cùng Trạm Xăng Dầu Phú Mãn 102 và Nhà hàng Sen Vàng Hòa Lạc. Ở giữa phải là hồ Vai Réo hình dài.

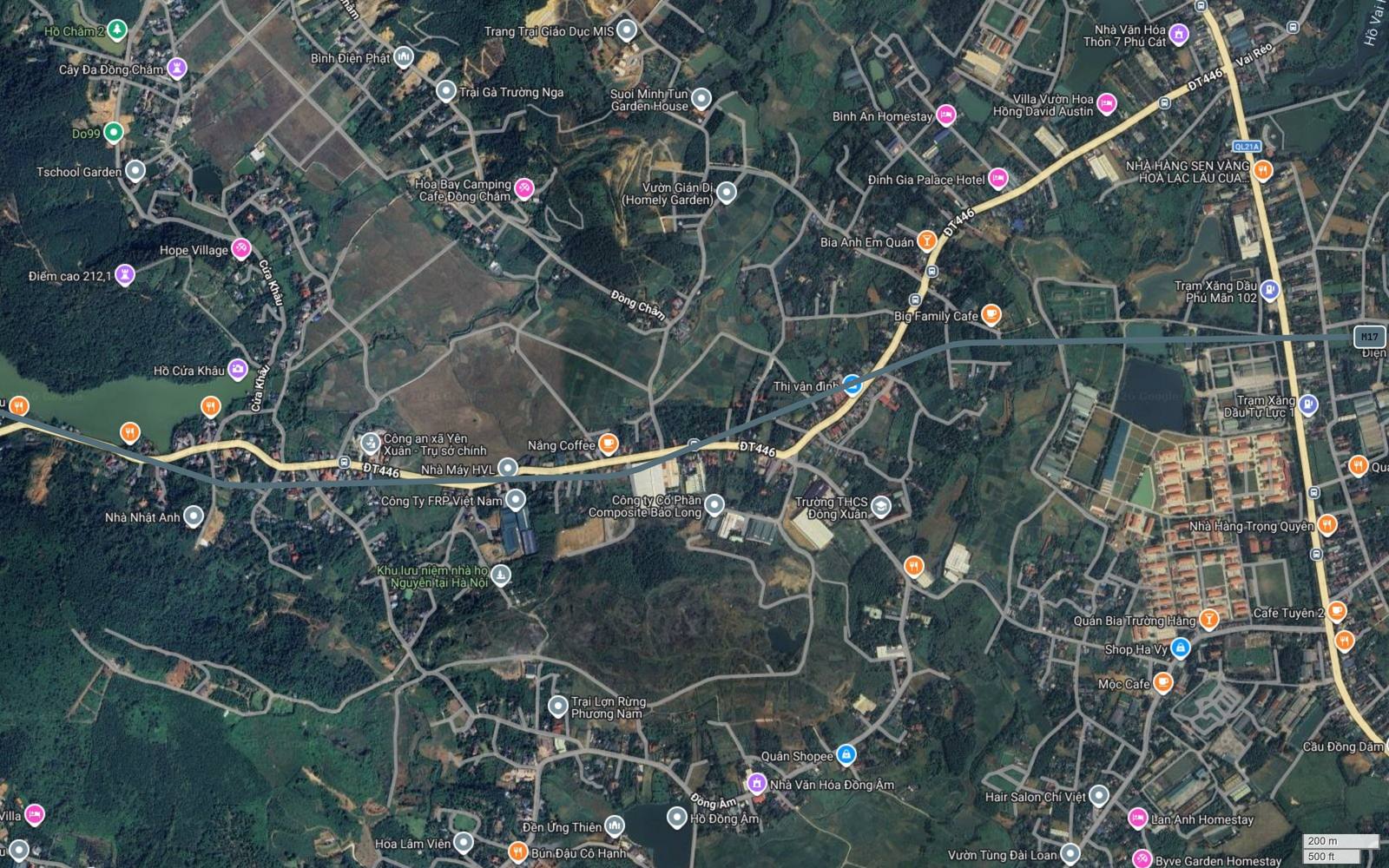

Khung 13 – tiếp cận Quốc lộ 21A

Quốc lộ 21A hiện dải vàng đậm chạy dọc, ĐT446 hiện dải vàng nhạt chạy chéo ở nửa trái. Hai trục đó gặp nhau ở góc trên. Vạch xám xanh cắt ngang Quốc lộ 21A ở khoảng giữa khung, giữa Trạm Xăng Dầu Phú Mãn 102 phía bắc và Trạm Xăng Dầu Tự Lực 1 phía nam. Phía dưới điểm cắt là một khu nhà liền kề mái đỏ xếp thành ô vuông, dễ nhận. Phía đông là Phú Cát GreenFarm và ruộng. Đáng chú ý, dải đất này nằm trong vùng ảnh hưởng của đại đô thị Vinhomes Global Sportia quy mô hơn 9.000 ha đang được quy hoạch ở cửa ngõ phía Nam Hà Nội.

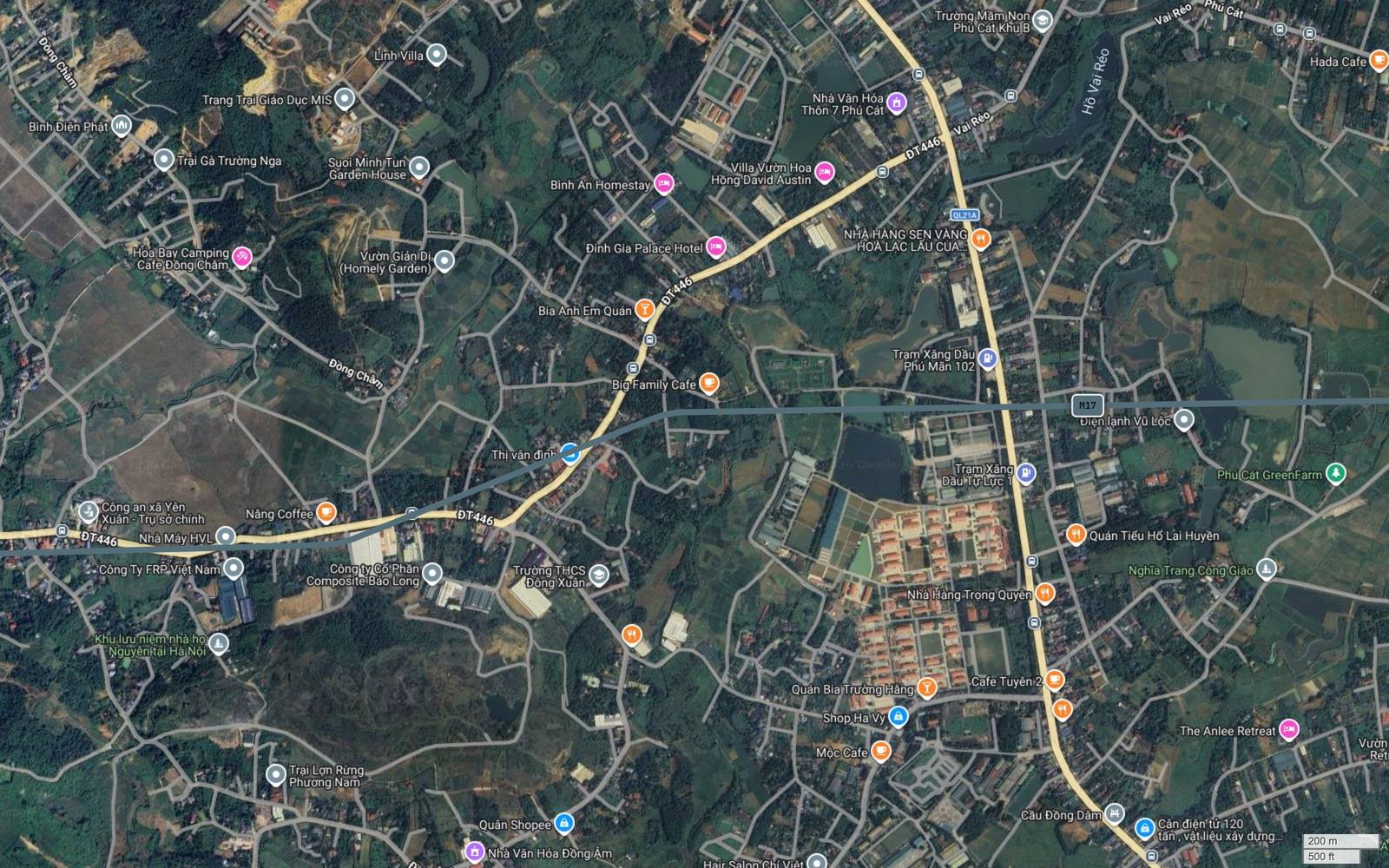

Khung 14 – điểm cắt Quốc lộ 21A và dải công trường

Đây là khung thứ ba trong nhóm năm khung đáng xem kỹ. Điểm cắt Quốc lộ 21A hiện rõ ở góc trái. Nhưng chi tiết đáng chú ý hơn nằm ở phần phải khung: một dải trắng ngà thẳng tắp chạy theo hướng bắc nam giữa cánh đồng, bề mặt đất trần, hai bên có đường công vụ. Đó là một công trường đang thi công cắt ngang hành lang metro. Ngoài ra khung này ghi nhãn HTX Nông nghiệp Công nghệ cao Hòa Lạc và dòng nước Phu Cat River.

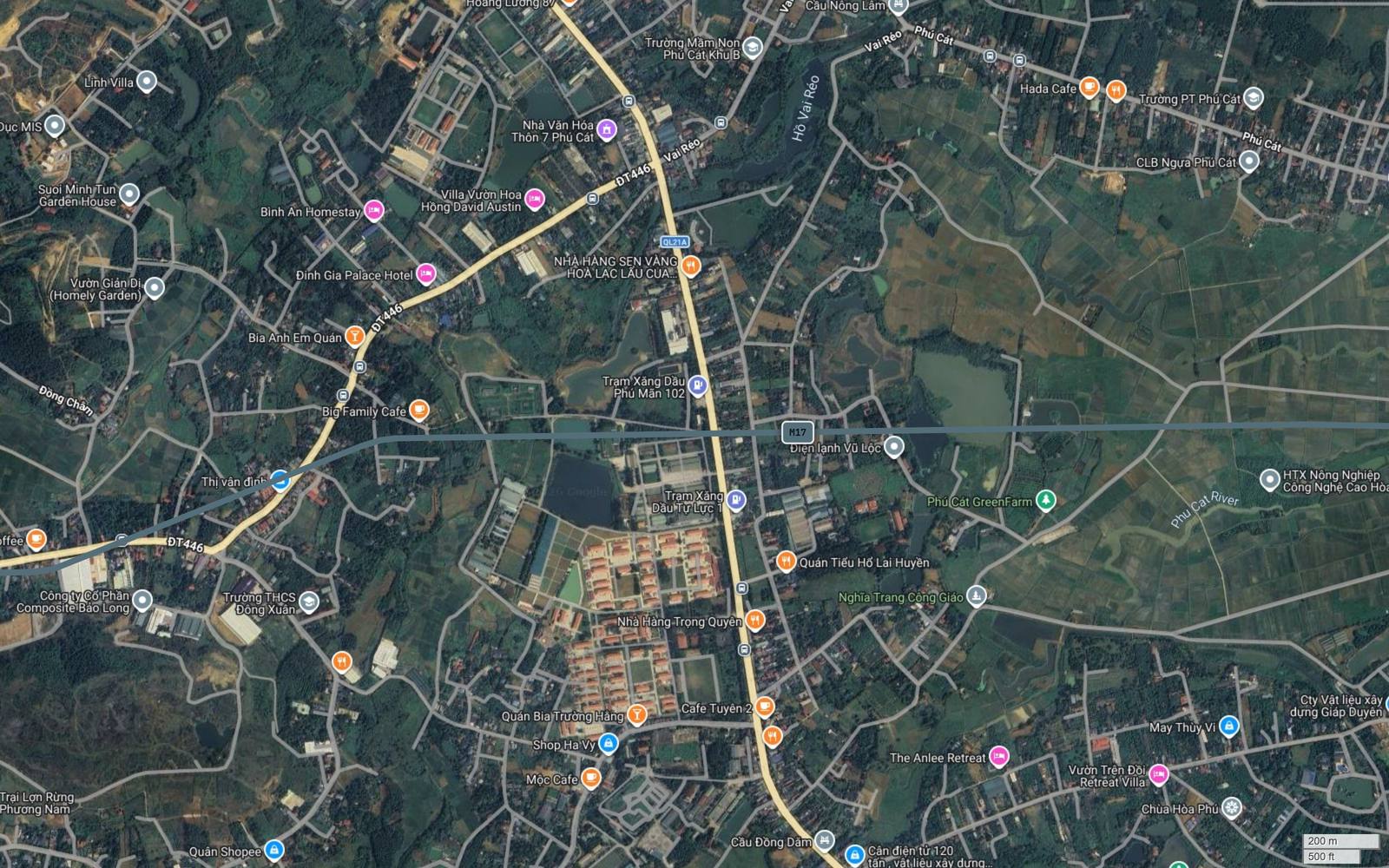

Khung 15 – cánh đồng Phú Cát

Khung này gần như không có công trình nào trong dải hai trăm mét hai bên vạch. Ruộng chia ô đều đặn, xen những dải cây thấp và mương tiêu. Dòng Phu Cat River uốn khúc rõ ở nửa dưới, nhìn được cả những khúc quanh chữ S đặc trưng. Dải công trường trắng ngà tiếp tục từ khung trước. Phía đông là làng Phú Cát với Nhà Văn Hóa Thôn 3 Phú Cát, Tạp Hoá Hùng Phương, Rèm Thư Thái.

Khung 16–20: khúc bẻ Phú Cát và nút Đại lộ Thăng Long

Cụm này chứa hai sự kiện hình học lớn nhất của tuyến: khúc bẻ chín mươi độ tại gò Đồng Vang, và điểm cắt vuông góc Đại lộ Thăng Long tại Đồng Trúc. Đặc trưng thị giác là vạch chuyển từ nằm ngang sang thẳng đứng chỉ trong hai khung.

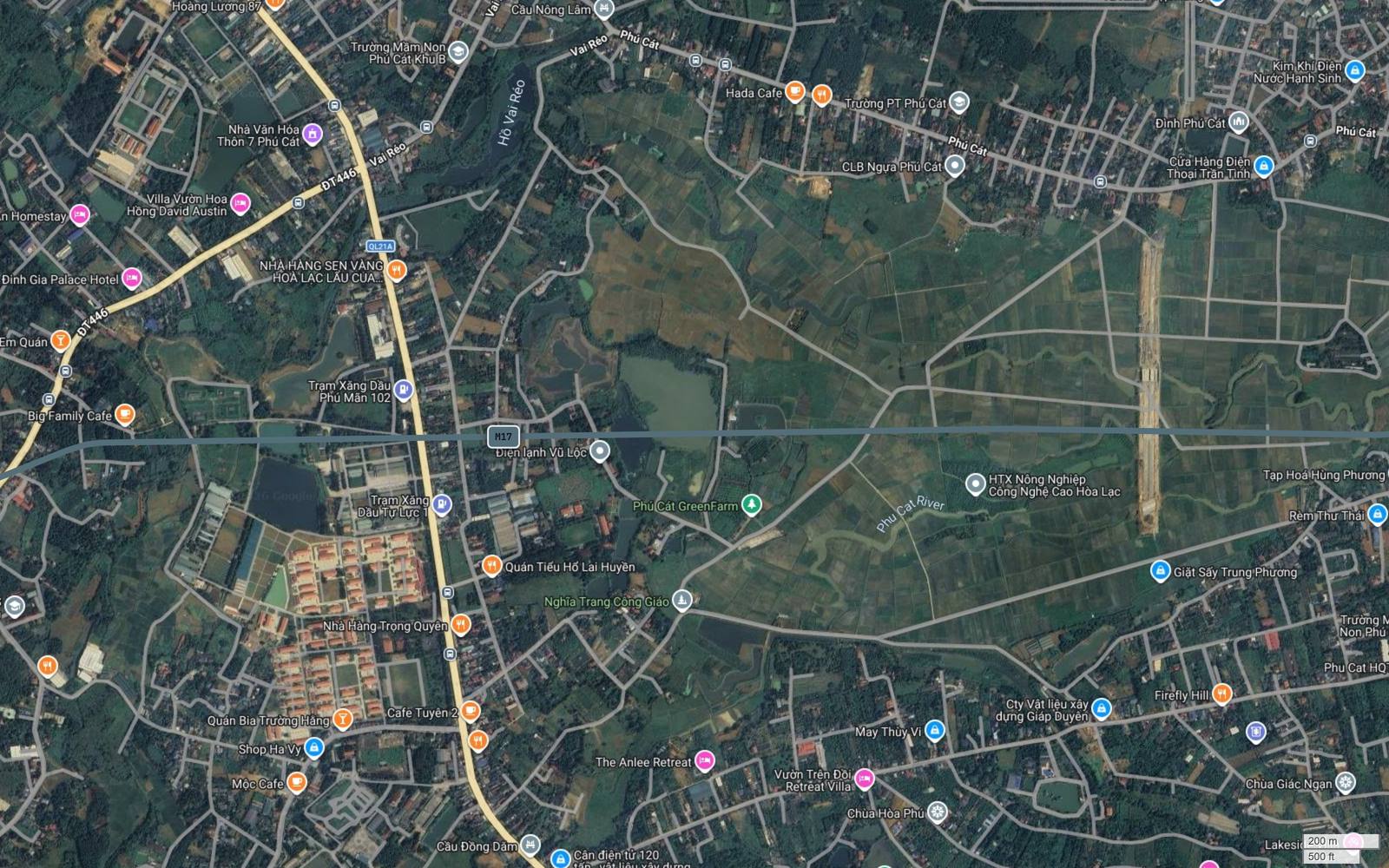

Khung 16 – khúc bẻ tại gò Đồng Vang

Đây là khúc bẻ ngoạn mục nhất của tuyến. Vạch xám xanh vào khung theo hướng đông ở nửa dưới, uốn một cung ở phần phải và ra khỏi khung theo hướng bắc. Mốc ngay dưới cung là Hồn hợp trại gà gò Đồng Vang và dòng Phu Cat River. Phía bắc là làng Phú Cát dày đặc với Chợ Chiều Phú Cát, Nghĩa Trang Phú Cát, Hồ Câu Bình Phát, Chùa Bách Phúc. Xa hơn về đông là Cầu Phú Bình và dòng Tích Giang.

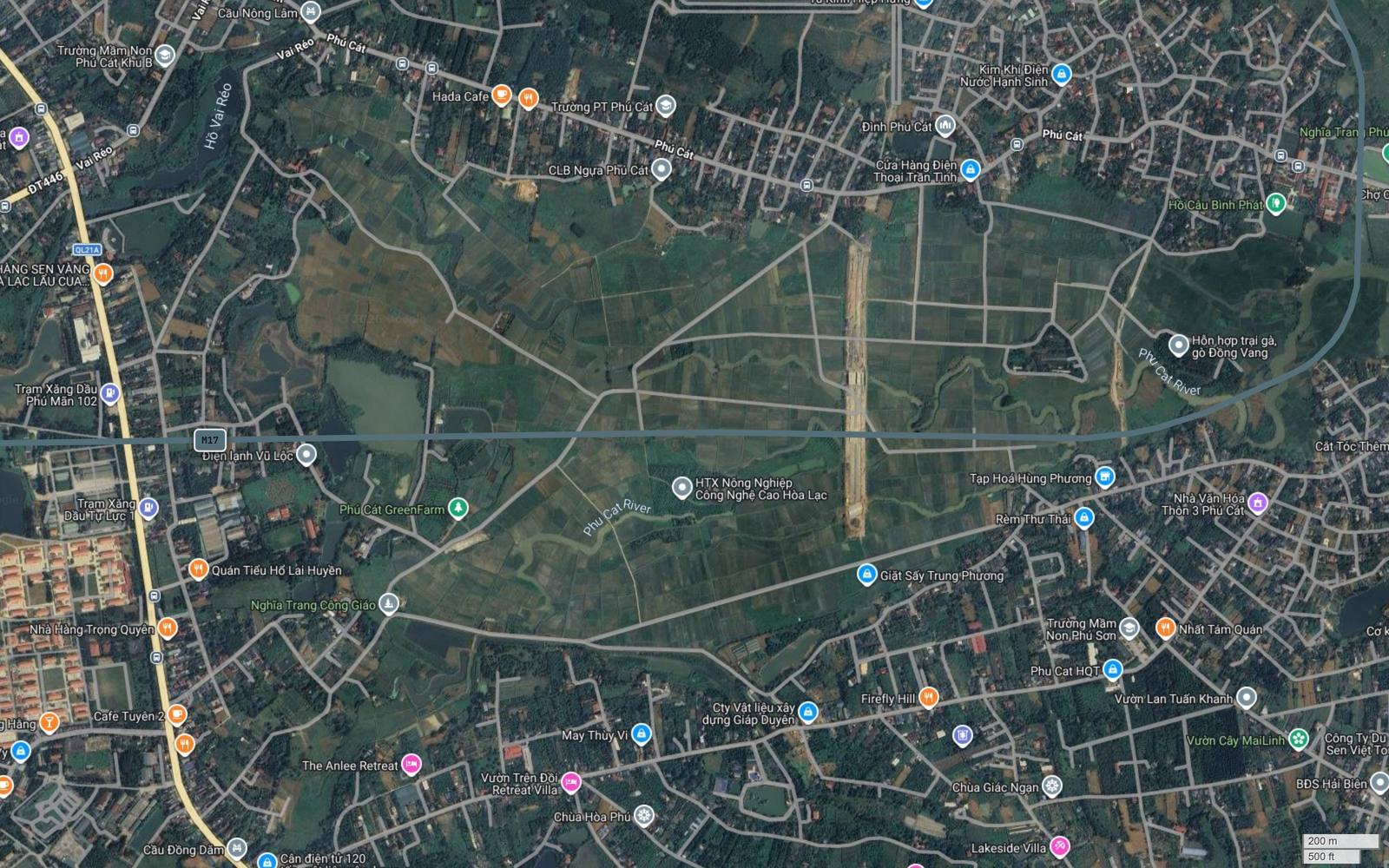

Khung 17 – rìa đông làng Phú Cát

Khung này minh hoạ một điểm quan trọng: tuyến chạy song song với Tích Giang chứ không cắt qua. Tích Giang hiện ở phần phải khung với dải cây xanh hai bên và những khúc uốn tự nhiên. Vạch metro nằm cách đó chừng một cây số về phía tây. Làng Phú Cát trải rộng ở nửa trái với Đình Phú Cát, Nhà Văn Hoá Thôn 5 Phú Cát, Kim Khí Điện Nước Hạnh Sinh. Góc trên trái đã thấy Nhà Máy In Tiền Quốc Gia.

Khung 18 – Nhà máy In Tiền Quốc gia và ruộng trũng

Khung này có một mốc rất dễ nhận: dãy mái xanh dài song song trong khuôn viên có tường bao và đường vòng, đó là Nhà Máy In Tiền Quốc Gia. Bên cạnh là Nhà Máy Lasting EMT, Tủ Kính Hiệp Hưng, Quán Ba Saigon. Vạch xám xanh chạy dọc bắc nam ở giữa khung, qua vùng ruộng trũng có nhiều ao. Phía đông là dải cây ven Tích Giang và các mốc Mộ họ Kiều, Gò Mong.

Khung 19 – Khu công nghiệp Bắc Phú Cát

Góc trái khung là Khu công nghiệp Bắc Phú Cát với các khối nhà xưởng lớn, kèm Dược Nantex và EcoDC HITC. Ở mép trên đã thấy dải Đại lộ Thăng Long với ký hiệu CT03, Cửa hàng Xăng dầu Petrolimex Số 32 và Cầu vượt Đồng Trúc. Vạch metro chạy dọc bắc nam ở khoảng giữa khung, qua một vùng ruộng và đầm rộng gần như trống hoàn toàn. Đây là vùng có quỹ đất liền thửa lớn nhất trên tuyến.

Khung 20 – nút Đồng Trúc, điểm cắt Đại lộ Thăng Long

Đây là khung thứ tư trong nhóm năm khung đáng xem kỹ. Đại lộ Thăng Long chạy ngang khung với đầy đủ cấu trúc: đường gom phía bắc, hai làn cao tốc, dải phân cách giữa, đường gom phía nam. Vạch metro cắt vuông góc qua đó ở khoảng giữa Trạm BTN 703 và Petrolimex Số 32. Phía tây là Hàm Chui Vành Đai KCNC Hòa Lạc và Cầu Đồng Trúc, phía đông là Cầu vượt Đồng Trúc. Phía bắc nút là Dự án nhà ở xã hội Đồng Trúc – Hạ Bằng.

Khung 21–25: dải Hạ Bằng

Cụm này là đoạn tuyến đi ngược lên bắc dọc theo một dòng nước hẹp, luồn giữa các cụm dân cư. Đặc trưng thị giác là vạch chạy gần như thẳng đứng, bám sát một đường nước uốn khúc màu xanh xám.

Khung 21 – khe Vực Giang và Trúc Động

Khung này cho thấy một trong những đoạn hành lang chật nhất tuyến về mặt dân cư. Bên trái là Vực Giang với Winmart+, Sân Bóng Vực Giang, Cống Đầm, BĐS Thiên Hà. Bên phải là Trúc Động với Chợ Trúc Động, Đình Trúc Động, Cafe Đàm Đồng Trúc, ToTa Coffee. Ở giữa hai khối đó, vạch metro và dòng nước cùng chạy lên bắc. Góc dưới khung vẫn còn thấy Đại lộ Thăng Long từ khung trước.

Khung 22 – ruộng bắc Hạ Bằng

Sau khe hẹp, tuyến vào vùng ruộng thoáng hơn. Mốc trong khung gồm Bể Bơi Nhật Anh, Xưởng Mộc Quang Đỏ, Nhà Văn Hóa Gò Mận Thôn 5, Chùa Quán Khu Ba, E&T Edu, Karaoke Sunny 2. Phía tây là Trường THCS Hạ Bằng, Chùa Cao Hạ Bằng, trạm trộn asphalt 230 và Rd 9. Phía đông là Nhà Văn Hoá Thôn Trúc Voi, Chùa Thiều, Nghĩa Trang Xóm Đông cùng dải ruộng chạy tới Tích Giang.

Khung 23 – khúc bẻ phía bắc Hạ Bằng

Khúc bẻ thứ tư của tuyến nằm ở đây. Vạch vào khung theo hướng bắc, uốn cong ở giữa và ra khỏi khung theo hướng tây bắc. Mốc quanh khúc bẻ gồm Đình Khoang Mè, Trường Mầm Non Hạ Bằng, Điện Máy Thiên Phú, Nhà Hàng G7, Mạnh tuyến đào tạo lái xe. Góc trên trái đã thấy cụm dịch vụ Thạch Thất với HANASHI COFFEE, MOBIUS PLUS, Bún Đậu 1996. Phía đông là Tích Giang, Đình Yên Lạc, Nghĩa Trang Đồng Dâu, Chùa Cháy.

Khung 24 – rìa nam trung tâm Thạch Thất

Khung này đánh dấu chuyển tính chất lần thứ hai của tuyến: từ vùng ruộng vào vùng đô thị hoá. Bên trái khung là hồ Tân Xã với mặt nước rộng, cùng cụm Trung Tâm Vũ Trụ Việt Nam VNSC, Bảo tàng Vũ Trụ Việt Nam, FPT F-Ville 3, Bãi Đỗ Xe Khu Công Nghệ Cao Hòa Lạc, Trung Tâm Hỗ trợ công nghiệp IDC Hoà Lạc. Bên phải là dải dịch vụ dày đặc dọc trục Thạch Thất. Vạch chạy giữa hai khối đó.

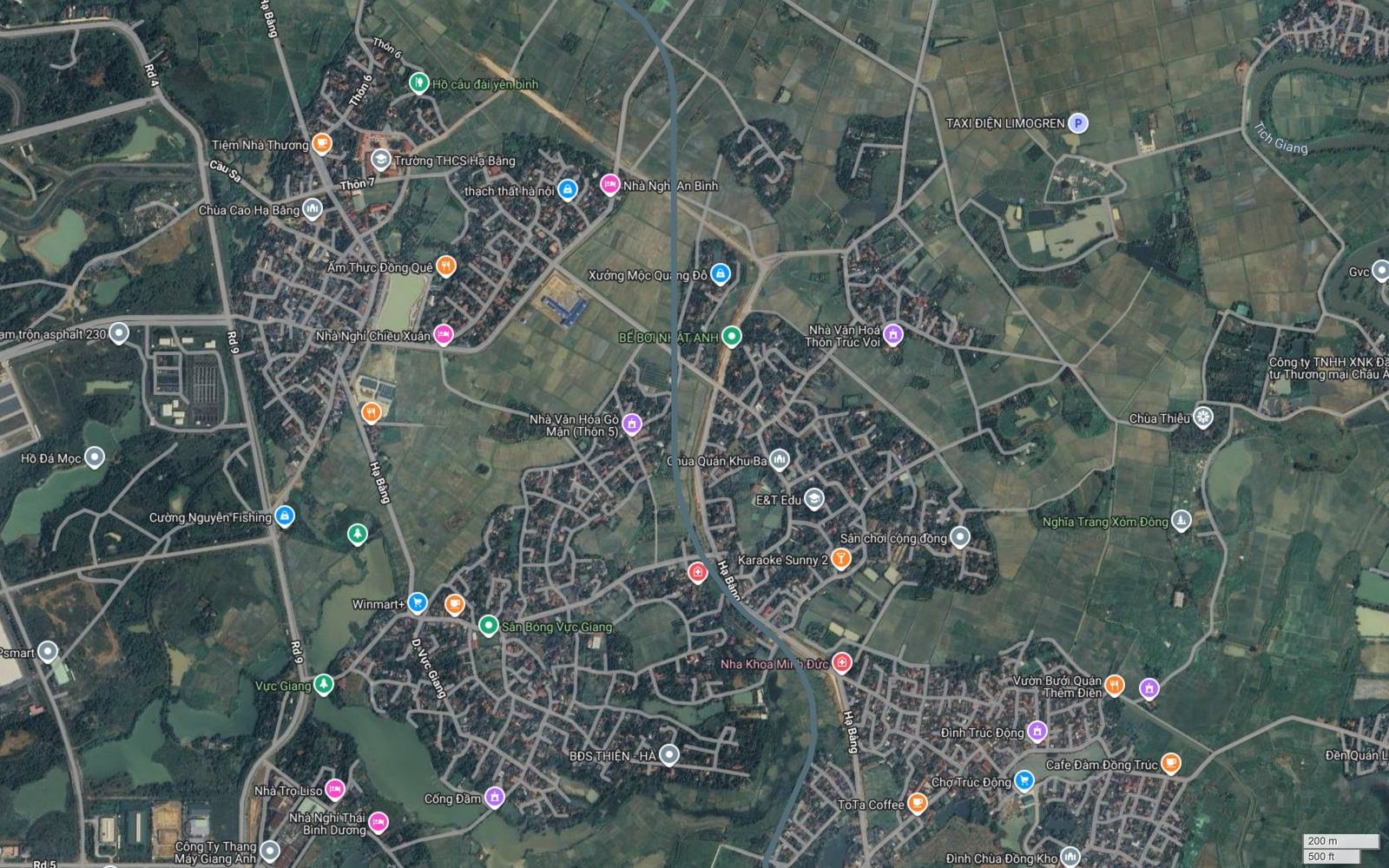

Khung 25 – khe ruộng Hạ Bằng nhìn ngược

Khung này cho một góc rộng hơn của cùng khu vực, hữu ích để hiểu cách tuyến luồn qua khe. Bên trái là Hồ Đá Mọc, Rd 9, Rd 4, trạm trộn asphalt 230 và Cường Nguyễn Fishing. Ở giữa là hai cụm dân cư Hạ Bằng và Vực Giang. Bên phải là ruộng chạy tới Tích Giang với Taxi Điện Limogren và Nhà Văn Hoá Thôn Trúc Voi. Vạch xám xanh chạy dọc gần giữa khung.

Khung 26–30: Thạch Thất, hồ Tân Xã và điểm kết Bình Yên

Năm khung cuối đưa tuyến qua khu vực đô thị hoá mạnh nhất trên hành lang rồi kết thúc ở Bình Yên. Đặc trưng thị giác là mật độ mái nhà tăng vọt, mặt nước hồ Tân Xã chiếm góc trái nhiều khung, và vạch chạy chéo theo hướng tây bắc.

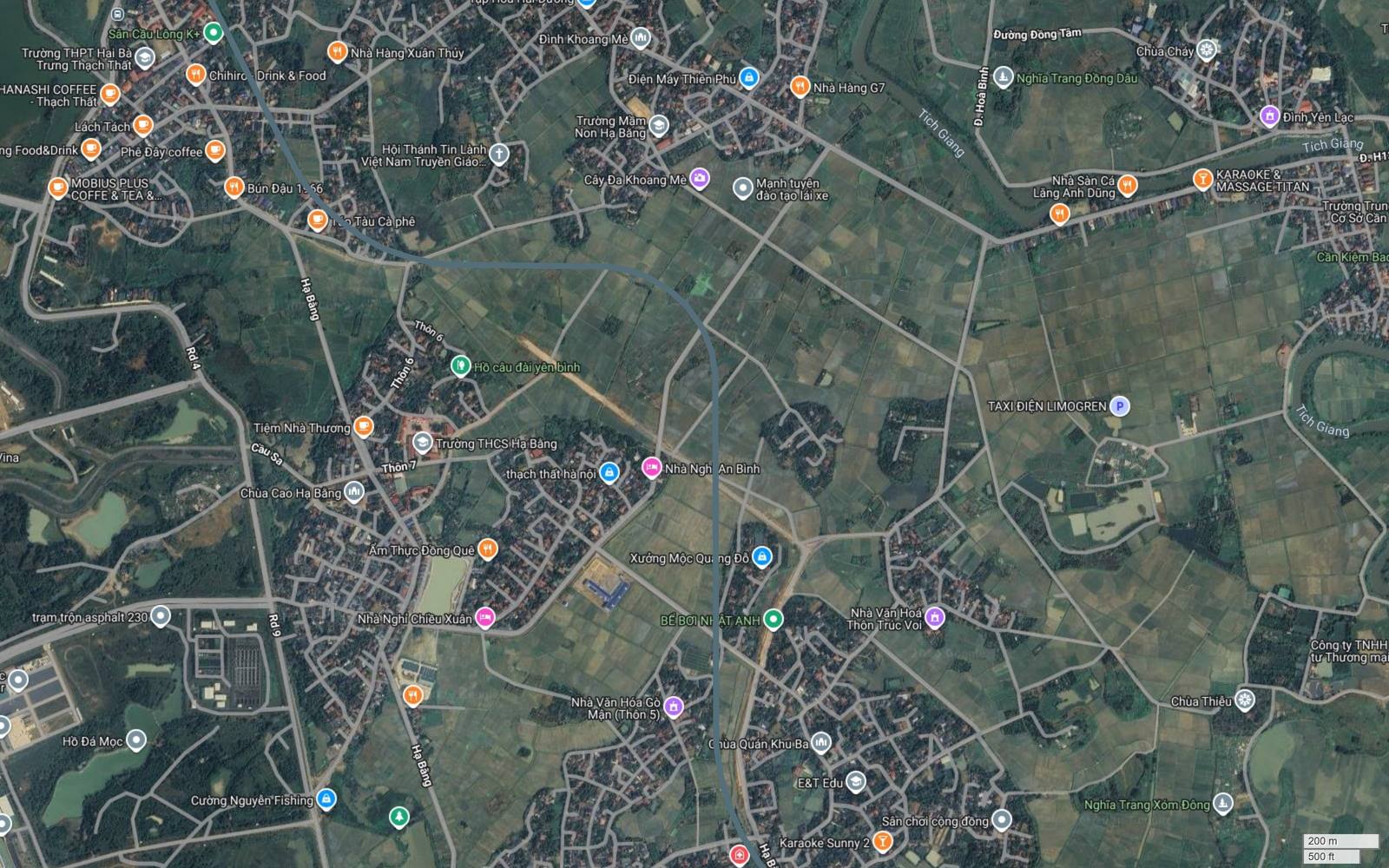

Khung 26 – chuyển tiếp Hạ Bằng sang Thạch Thất

Khung này cho thấy khúc bẻ ở góc trên trái và đoạn thẳng chạy xuống dưới phải. Phía trên là cụm dịch vụ Thạch Thất, phía dưới là ruộng và làng Hạ Bằng với Hồ câu đài yên bình, Thôn 6, Thôn 7. Phía đông là Tích Giang chảy dọc với Nhà Sàn Cá Lãng Anh Dũng, Karaoke & Massage Titan. Đây là khung ghi nhận rõ ranh giới giữa hai kiểu mặt bằng: ruộng ở dưới, phố ở trên.

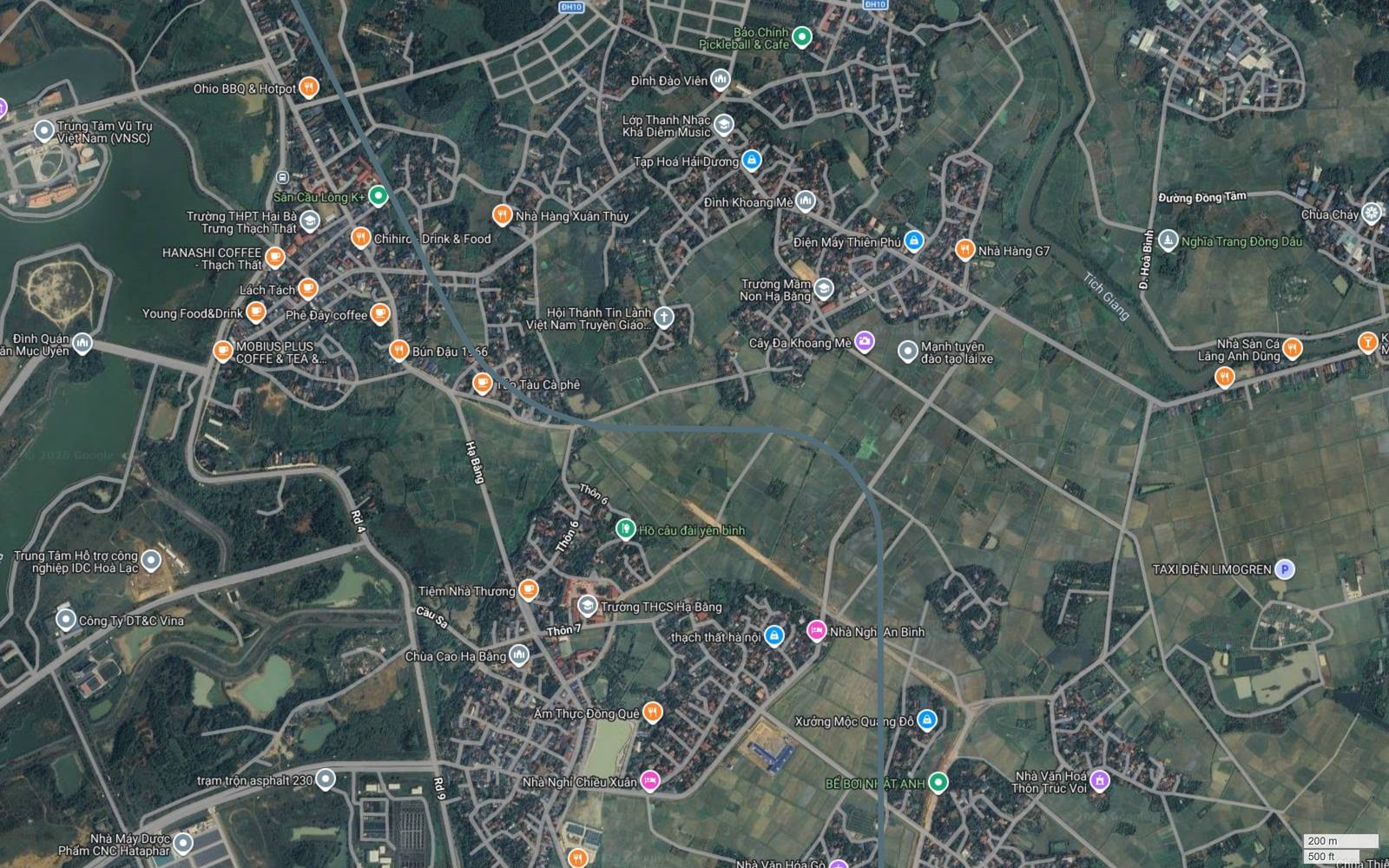

Khung 27 – trung tâm Thạch Thất

Khung này có mật độ mốc dày nhất trong cả bộ ảnh. Dọc hai bên vạch là Ohio BBQ & Hotpot, Chihiro Drink & Food, HANASHI COFFEE, Lách Tách, Phê Đây coffee, Young Food&Drink, MOBIUS PLUS, Bún Đậu 1996, Tiến Tàu Cà phê, Trường THPT Hai Bà Trưng Thạch Thất, Sân Cầu Lông K+. Bên trái là Trung Tâm Vũ Trụ Việt Nam, Công Ty DT&C Vina, Nhà Máy Dược Phẩm CNC Hataphar. Bên phải là Đình Đào Viên, Bảo Chính Pickleball, đường huyện ĐH10.

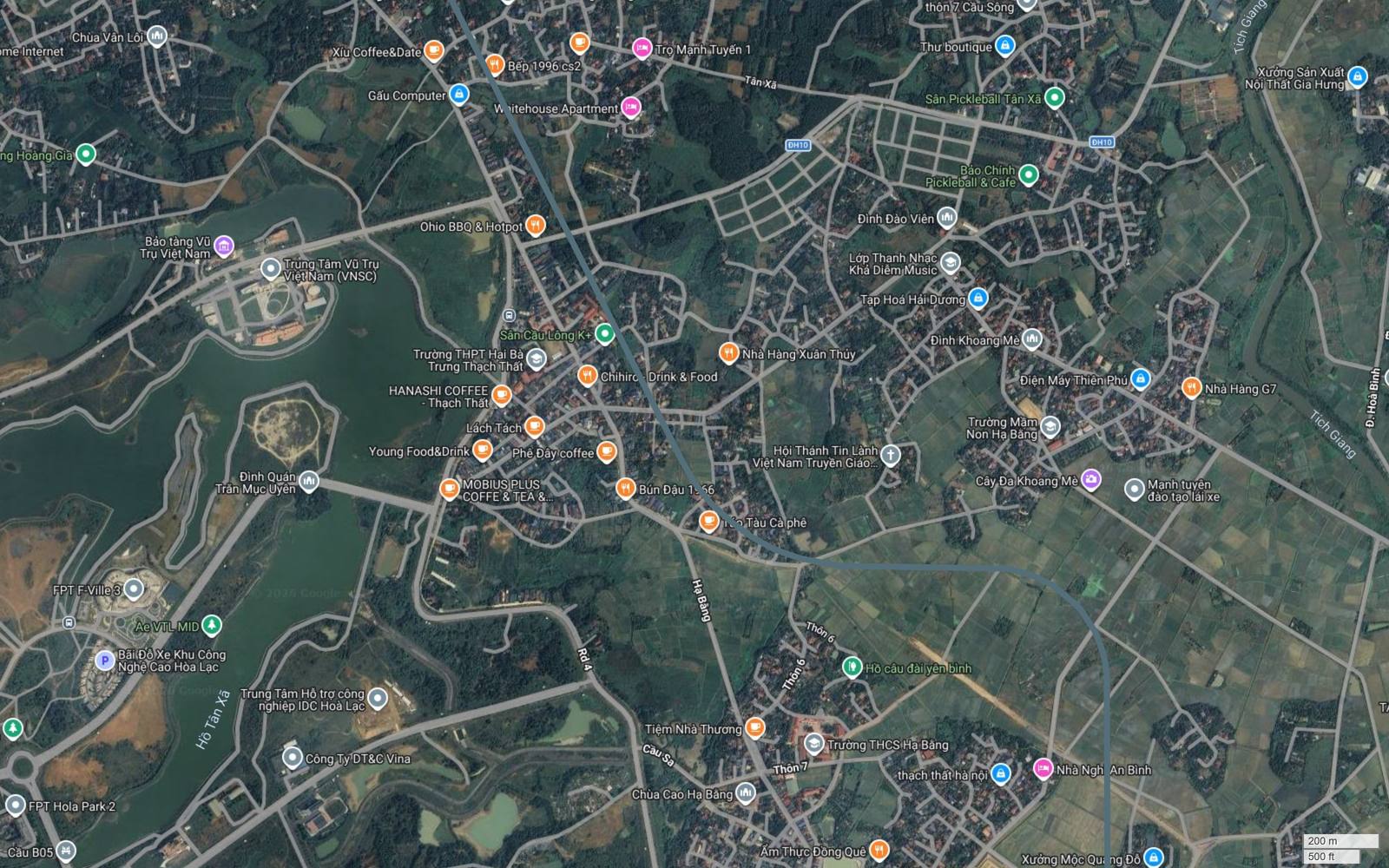

Khung 28 – Tân Xã và bờ đông hồ Tân Xã

Mặt nước hồ Tân Xã chiếm gần một phần ba diện tích khung, với các bán đảo và đường bao quanh rất dễ nhận. Trên bờ tây là FPT F-Ville 3, Ae VTL MID, Bãi Đỗ Xe Khu Công Nghệ Cao Hòa Lạc, Bảo tàng Vũ Trụ Việt Nam. Bên phải vạch là khu Tân Xã với Whitehouse Apartment, V Village Apartment, Eco Hostel, Sân Pickleball Tân Xã, Đền Mỹ Tự, Sân Cầu Lông Kim Bông. Vạch chạy chéo giữa hai khối đó theo hướng tây bắc.

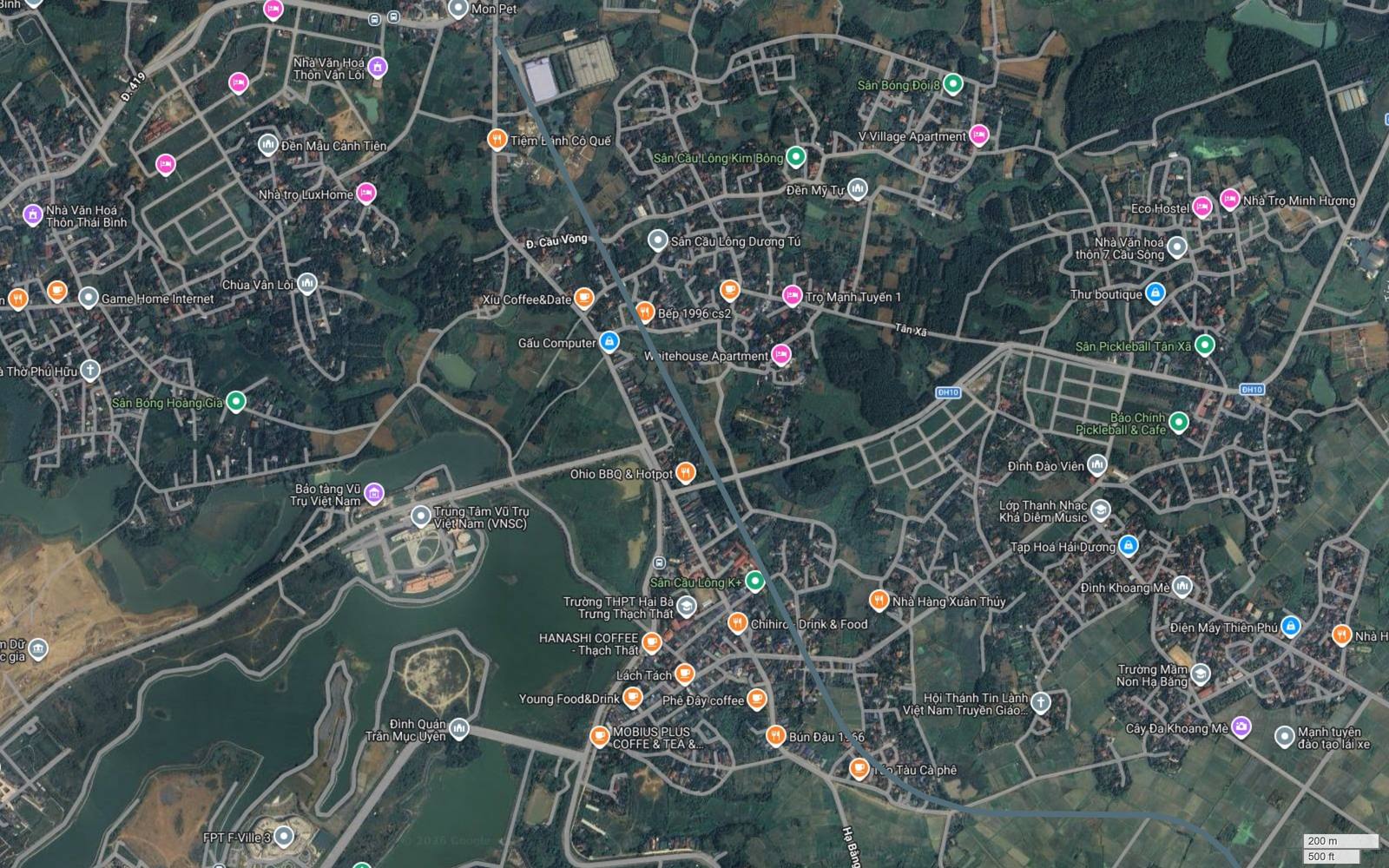

Khung 29 – Bình Yên và cụm Vân Lôi

Khung này cho thấy tuyến đã ra khỏi khu đặc nhất. Bên trái là hồ Tân Xã tiếp nối, cùng Chùa Vân Lôi, Nhà Văn Hoá Thôn Vân Lối, Nhà Văn Hoá Thôn Thái Bình, Nhà Thờ Phú Hữu, Sân Bóng Hoàng Gia, Đền Mẫu Cảnh Tiên. Bên phải là Tiệm Bánh Cô Quế, Xíu Coffee&Date, Bếp 1996 cs2, Gấu Computer, Trọ Mạnh Tuyến 1. Vạch chạy chéo từ góc trên phải xuống góc dưới trái. Nhãn Đ.419 hiện ở mép trái.

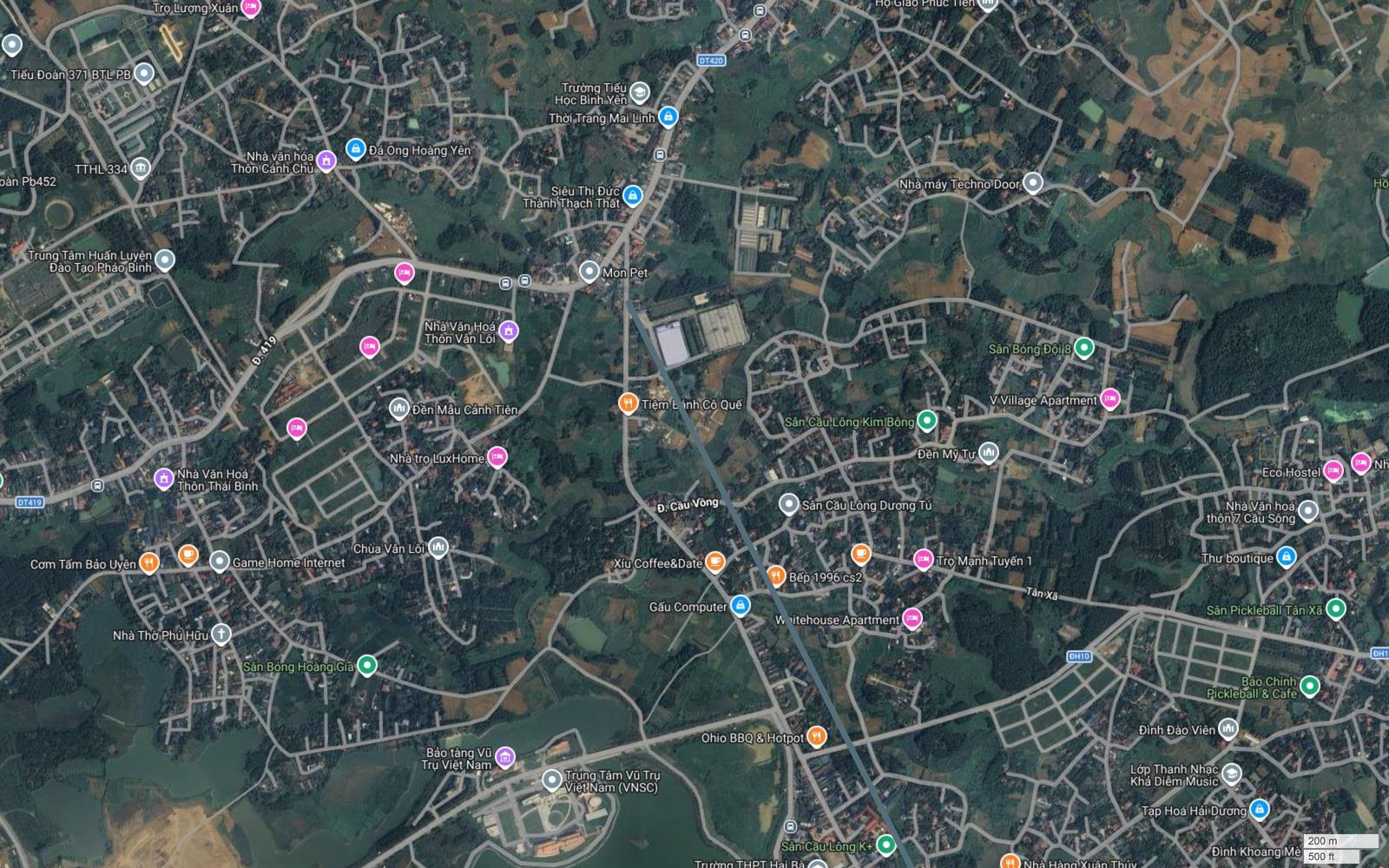

Khung 30 – điểm kết thúc tại Bình Yên

Đây là khung cuối, và cũng là khung thứ năm trong nhóm đáng xem kỹ. Vạch xám xanh đi từ góc dưới phải lên và kết thúc ở khoảng giữa ảnh, gần Mon Pet và Siêu Thị Đức Thành Thạch Thất. Tỉnh lộ ĐT420 hiện ở mép trên khung với Trường Tiểu Học Bình Yên, Thời Trang Mai Linh, Nhà máy Techno Door. Tỉnh lộ ĐT419 hiện ở mép trái. Góc trên trái là cụm quân sự gồm Tiểu Đoàn 371 BTL PB, TTHL 334, Trung Tâm Huấn Luyện Đào Tạo Pháo Binh. Tuyến không cắt qua cả hai tỉnh lộ, đây là dấu hiệu của một đầu mút mở có thể kéo dài về sau.

Năm khung ảnh đáng xem kỹ nhất

Nếu chỉ có thời gian xem năm khung, người viết đề nghị năm khung sau.

• Khung 01 vì đó là nơi tuyến bắt đầu, và vì nó cho thấy quan hệ song hành giữa tuyến với Đại lộ Thăng Long, một quan hệ sẽ đảo ngược hoàn toàn ở khung 20.
• Khung 09 vì đó là đoạn hành lang hẹp nhất, nơi hồ Cửa Khâu, tỉnh lộ ĐT446 và sườn đồi cùng ép vào một dải mỏng.
• Khung 14 vì nó chứa cả điểm cắt Quốc lộ 21A lẫn dải công trường đang thi công, hai chi tiết hạ tầng quan trọng trong một khung.
• Khung 20 vì đó là hạng mục kỹ thuật lớn nhất tuyến, điểm cắt vuông góc Đại lộ Thăng Long tại Đồng Trúc.
• Khung 30 vì đó là nơi vạch dừng lại, và vì cách nó dừng cho biết tuyến được thiết kế với khả năng kéo dài.

Hình dạng vòng cung nhìn từ bộ ảnh

Khi xem liền ba mươi khung, có một điều lộ ra mà bản đồ tổng quan khó truyền tải: đây là một tuyến đi vòng. Hướng vạch đổi bốn lần lớn. Từ đông nam ở khung 01, chuyển sang nam ở khung 03, chuyển sang đông ở khung 06, chuyển sang bắc ở khung 17, rồi chuyển sang tây bắc ở khung 24. Bốn lần đổi hướng đó vẽ nên một vòng cung ôm lấy khu vực Hòa Lạc.

Hệ quả trực tiếp: hai đầu mút của tuyến, Yên Bình ở phía nam và Bình Yên ở phía bắc, chỉ cách nhau khoảng tám cây số đường chim bay, trong khi hành lang thực dài 22,6 km. Tỷ lệ gần ba lần này là dấu hiệu rõ ràng rằng tuyến được vạch để gom khách nội vùng chứ không phải để chở khách từ đầu này sang đầu kia.

Một hệ quả khác đáng chú ý với người quan tâm bất động sản: vì tuyến đi vòng, nên bán kính phục vụ của nó phủ đều một vùng tròn thay vì phủ một dải hẹp. Bốn cực phát triển mà tuyến chạm gồm cổng số 3 Đại học Quốc gia Hòa Lạc, Khu công nghệ cao Hòa Lạc cùng hồ Tân Xã, Khu công nghiệp Bắc Phú Cát cùng Nhà máy In Tiền Quốc gia, và trung tâm Thạch Thất. Bốn điểm đó nằm ở bốn phía khác nhau của vòng cung.

Những gì bộ ảnh này không cho biết

Cần nói rõ giới hạn để bạn đọc không kỳ vọng sai.

Bộ ảnh không cho biết vị trí nhà ga. Không một ký hiệu ga nào tồn tại trên ba mươi khung. Mọi vị trí ga nêu trong các bài cùng chủ đề đều là ước tính của người viết dựa trên cự ly ga thông lệ và mật độ dân cư.

Bộ ảnh không cho biết đoạn nào ngầm, đoạn nào trên cao. Hồ sơ hướng tuyến không phân định, và vạch trên ảnh không đổi kiểu nét ở bất kỳ đoạn nào.

Bộ ảnh không cho biết vị trí depot, chỉ giới hành lang, mốc thời gian đầu tư hay tổng mức đầu tư. Đó là những thông tin chỉ có trong hồ sơ dự án được phê duyệt, không có trong một file hướng tuyến tham khảo.

Cuối cùng, bộ ảnh phản ánh hiện trạng tại thời điểm ảnh vệ tinh được chụp. Vùng Hòa Lạc đang xây dựng nhanh, nên một số công trình mới có thể chưa xuất hiện, và một số vạt đất trống trên ảnh có thể đã có chủ.

Câu hỏi thường gặp

Bộ ảnh vệ tinh tuyến metro số 17 gồm bao nhiêu khung?

Bộ ảnh gồm ba mươi khung, đánh số từ 01 đến 30, chụp liên tiếp theo đúng chiều hành trình của tuyến. Mỗi khung phủ một đoạn chiều dài xấp xỉ bằng nhau, khoảng bảy trăm năm mươi mét hành lang, và các khung chồng mép lên nhau nên cộng lại phủ kín toàn bộ 22,6 km.

Trên ảnh vệ tinh, tuyến metro số 17 hiện lên như thế nào?

Tuyến hiện lên đúng một vạch màu xám xanh mảnh, mã màu 546E7A, chồng lên nền ảnh vệ tinh Google. Đó là tim tuyến. Trên toàn bộ ba mươi khung không có bất kỳ ký hiệu nhà ga nào, không có mảng tô phân biệt đoạn ngầm với đoạn trên cao, không có ranh giới chỉ giới hành lang. Nhãn chữ M17 chỉ xuất hiện ở vài khung, đó là nhãn định danh tuyến.

Khung ảnh nào đáng xem kỹ nhất trong bộ ba mươi khung?

Năm khung: khung 01 vì đó là điểm đầu bên Đại lộ Thăng Long, khung 09 vì đó là đoạn hành lang hẹp nhất tuyến bên hồ Cửa Khâu, khung 14 vì đó là điểm cắt Quốc lộ 21A, khung 20 vì đó là điểm cắt vuông góc Đại lộ Thăng Long tại Đồng Trúc, và khung 30 vì đó là điểm kết thúc của vạch màu.

Vì sao hai đầu tuyến lại gần nhau đến thế trên bản đồ?

Vì tuyến có dạng vòng cung ôm lấy khu vực Hòa Lạc chứ không phải trục thẳng. Điểm đầu ở Yên Bình và điểm cuối ở Bình Yên chỉ cách nhau khoảng tám cây số đường chim bay, trong khi hành lang thực dài 22,6 km. Tỷ lệ giữa hai con số đó là gần ba lần, cao nhất trong bộ dữ liệu mười bảy tuyến.

Màu sắc trên ảnh vệ tinh cho biết điều gì về địa hình dọc tuyến?

Bốn tông màu chính giúp đọc nhanh. Xanh đen sẫm là rừng keo trên đồi gò. Nâu vàng nhạt là ruộng cạn hoặc đất đã cày. Xanh lục đục là mặt nước hồ và ao. Xám nhạt xen mái đỏ là làng xóm và khu dân cư. Riêng những dải trắng ngà thẳng tắp xuất hiện ở khung 14 tới 19 là công trường đang thi công.

Có thể dùng bộ ảnh này để xác định vị trí nhà ga không?

Không. Bộ ảnh chỉ chứa tim tuyến. Mọi vị trí ga nêu trong các bài viết cùng chủ đề đều là ước tính của người viết dựa trên cự ly ga thông lệ và trên mật độ dân cư đọc từ ảnh. Những nhãn có chữ Ga xuất hiện trên nền bản đồ, nếu có, thuộc về hạ tầng khác đang tồn tại, không phải ga của tuyến này.

Tuyến metro số 17 đi qua bao nhiêu mặt nước lớn?

Bộ ảnh ghi nhận chín mặt nước có tên trong phạm vi hành lang và vùng phụ cận gần: hồ Thung Mộ, hồ Yên Bình, hồ Cửa Khâu, hồ Chằm 2, hồ Đồng Ấm, hồ Vai Réo, hồ Câu Bình Phát, hồ Đá Mọc và hồ Tân Xã. Tuyến đi men mép hồ Cửa Khâu và men bờ đông hồ Tân Xã, không cắt qua lòng hồ nào.

Bộ ảnh này không cho biết những gì?

Rất nhiều thứ quan trọng. Nó không cho biết vị trí và số lượng nhà ga, không cho biết đoạn nào ngầm đoạn nào trên cao, không cho biết vị trí depot, không cho biết chỉ giới hành lang, không cho biết mốc thời gian đầu tư và không cho biết tổng mức đầu tư. Đó là giới hạn của một hồ sơ hướng tuyến tham khảo.

Trong bức tranh quy hoạch Vùng Thủ đô, các dự án đô thị như Forestia Lake là những cái tên đáng theo dõi dọc các hành lang hạ tầng lớn.

Tổng kết

Ba mươi khung ảnh trên là bản ghi thị giác đầy đủ nhất hiện có của hành lang metro số 17. Xem liền một mạch, người đọc thấy một tuyến bắt đầu bên một đại lộ, đi vòng gần trọn một cung tròn quanh khu Hòa Lạc, chạm bốn cực phát triển ở bốn phía khác nhau, rồi dừng lại ở điểm cách nơi xuất phát chỉ tám cây số đường chim bay.

Về mặt hình ảnh, tuyến này có một đặc điểm hiếm: hai phần ba chiều dài của nó nằm trên nền màu xanh đen của rừng keo và nâu vàng của ruộng, chứ không phải nền xám của phố. Đó là chân dung của một tuyến metro được vạch trước khi đô thị tới, chứ không phải vạch sau khi đô thị đã dày.
